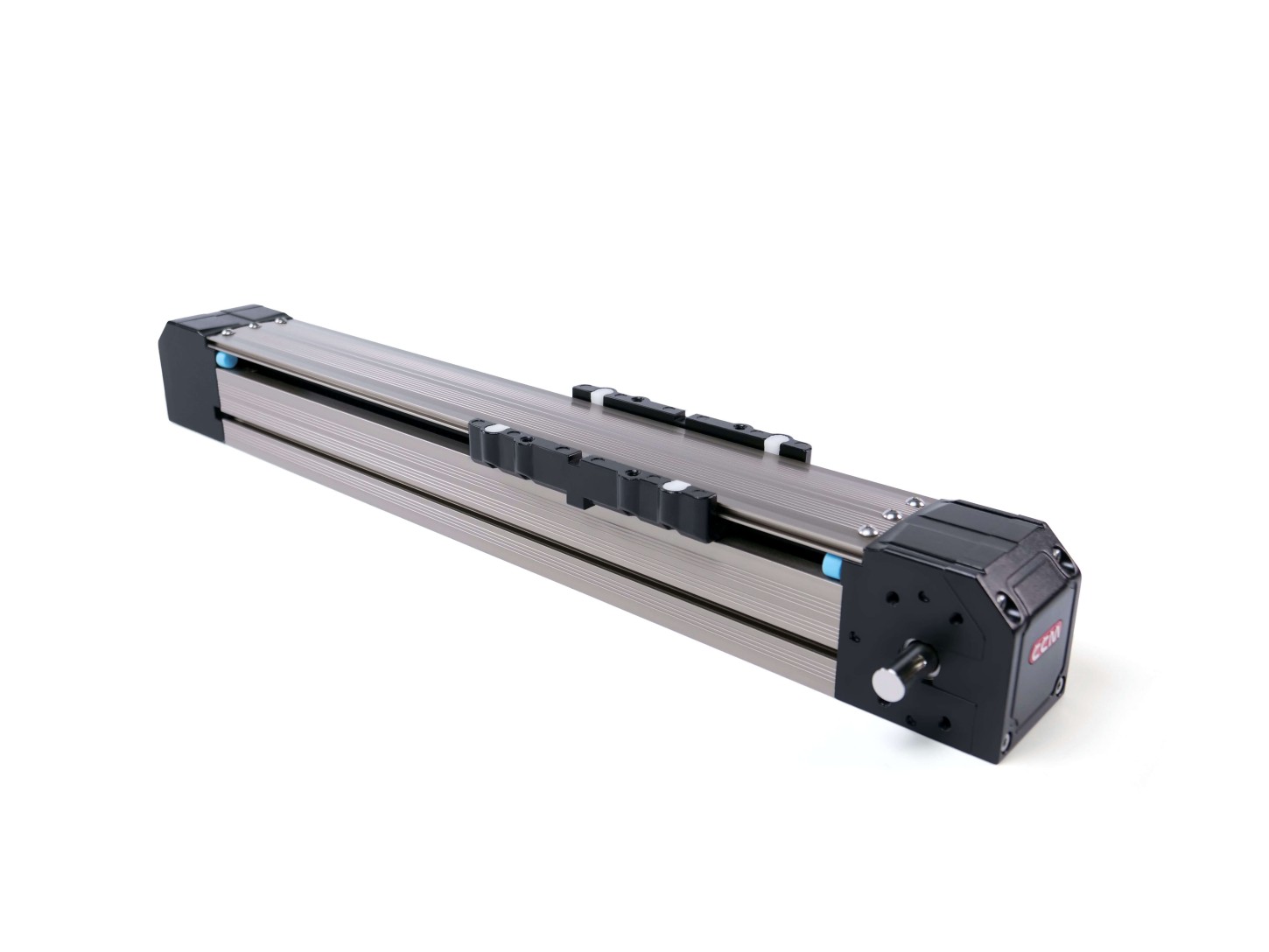

型號：N60 N100
精度：±0.04mm
最大負載：30 kg
最大速度：2.5m/s
導程：110-125mm
行程：行程可定制
特點：靜音，高速，輕載，尺寸緊湊，全封閉
| N60-15 | N100-30 | ||
|---|---|---|---|
| 最大負載 | 水平 | 15 kg | 30 kg |
| 垂直 | 5 kg | 15 kg | |

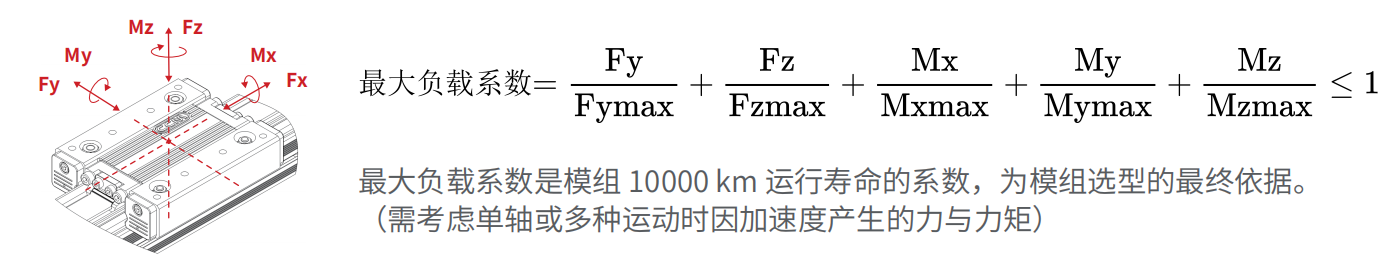

| 滑塊 | Fx max | 500 N | 500 N |
| Fy max | 500 N | 920 N | |
| Fz max | 650 N | 800 N | |
| Mx max | 15.5 N.m | 24.2 N.m | |
| My max | 25.5 N.m | 40.5 N.m | |
| Mz max | 10.5 N.m | 17.35 N.m | |
| 導程 | 110 mm | 125 mm | |
| 重復定位精度 | ± 0.04 mm | ||
| 定制長度 | ≤ 20 m | ||
| 建議運行速度 | ≤ 2 m/s | ≤ 2 m/s | |
| 適用電機 | 57 / 86 步進 200 W / 400 W / 750 W |
57 / 86 步進 200 W / 400 W / 750 W |
|

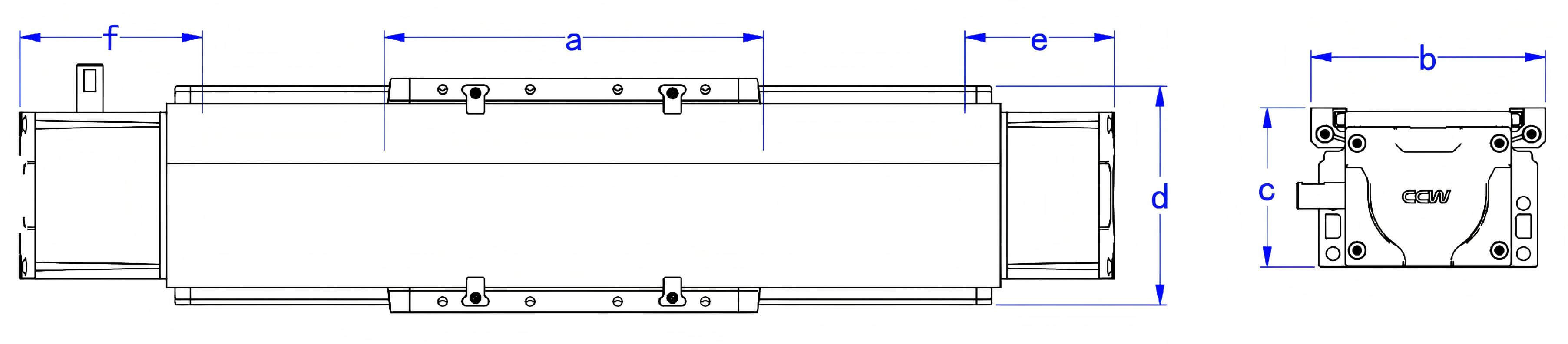

計量單位: mm
| 說明 | N60-15 | N100-30 |
|---|---|---|
| a 滑塊長度 | 136 | 173.5 |
| b 滑塊寬度 | 86 | 107 |
| c 導軌高度 | 69 | 73 |
| d 尾座寬度 | 60.5 | 100 |
| e 尾座長度 | 74 | 68 |
| f 尾座長度 | 74 | 83 |
通過優化內部結構與部件布局,最大程度節省安裝 空間,適配各類狹小安裝環境?
專為在高要求應用中實現精準且可重復的運動控制而設計。
根據您的具體設計與安裝空間要求量身定制,最長可達20 米。
采用能在惡劣環境下長期工作的材料與工藝,有效延長產品使用壽命。
具備高平順性與超低噪聲特性,可滿足對聲學干擾敏感的工位或設備環境需求。
即使在高速運轉或負載變化時,也能有效抑制振動產生,保持平穩一致的運動精度。
經過多場景驗證驗證的高穩定性能,確保在多行業應用中保持持續運作與最小化停機時間。
采用高強度材質與強化工藝,適用于高負載與長時間運行工況,確保系統穩定與壽命。
主體采用專用擠壓成型的鋁合金型材,并輔以硬化級鋁材處理,確保高剛性與強度,適配多樣工況;導軌重復定位精度≤±0.04毫米,為設備精準運行提供保障。
核心傳動部件為鍍層軸承鋼桿與軸承,搭配特殊鍍層工藝,可防刮耐磨?延長壽命,還能大幅降低維護頻率,實現 “幾乎無需維護”,減少停機保養成本。
經過精密加工與陽極氧化處理,確保與型材及安裝配件的完美對齊。支持對電機?齒輪?減速機及聯軸器進行精確調節,避免錯位損耗。
核心傳動采用專利 TSE 同步帶,可大幅降低噪音,同步優化動力傳遞效率,使設備運行平穩?響應靈敏;同步輪經 CNC 精加工,與同步帶精準匹配。高速運轉下,仍能降噪 20%,減少設備運行噪音干擾。
