精度：±0.04mm
最大負載：6 kg
最大速度：2m/s
導程：75-95mm
行程：固定行程
特點：靜音，小負載電動推桿
| T40-03 | T60-06 | |
|---|---|---|
| 最大負載 | 3 kg | 6 kg |
| 導程 | 75 mm | 95 mm |
| 重復定位精度 | ± 0.04 mm | ± 0.04 mm |
| 建議運行速度 | ≤ 1.5 m/s | ≤ 2 m/s |
| 適用電機 | 57 步進 200 W 400 W | 57 / 86 步進 400 W 750 W |
| 固定長度 | 總長 行程 278.5 mm 50 mm 328.5 mm 100 mm 378.5 mm 150 mm 428.5 mm 200 mm 478.5 mm 250 mm 528.5 mm 300 mm |
總長 行程 411.5 mm 100 mm 511.5 mm 200 mm 611.5 mm 300 mm |

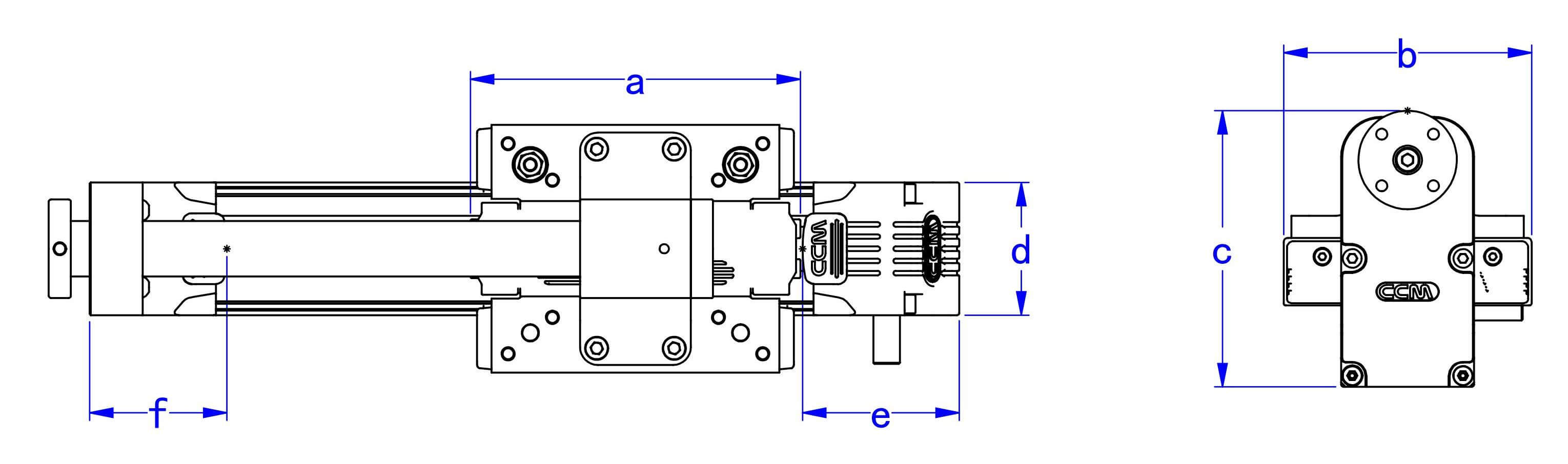

計量單位: mm
| 說明 | T40-03 | T60-06 |
|---|---|---|
| a 滑塊長度 | 103 | 149 |
| b 滑塊寬度 | 76 | 112 |
| c 導軌高度 | 95.5 | 125 |
| d 尾座寬度 | 40.5 | 60 |
| e 尾座長度 | 57 | 71 |
| f 尾座長度 | 55 | 62 |
專為在高要求應用中實現精準且可重復的運動控制而設計?
最大有效行程 300mm,僅提供固定長度規格?
采用能在惡劣環境下長期工作的材料與工藝,有效延長產品使用壽命?
具備高平順性與超低噪聲特性,可滿足對聲學干擾敏感的工位或設備環境需求?
即使在高速運轉或負載變化時,也能有效抑制振動產生,保持平穩一致的運動精度?
經過多場景驗證驗證的高穩定性能,確保在多行業應用中保持持續運作與最小化停機時間?
采用高強度材質與強化工藝,適用于高負載與長時間運行工況,確保系統穩定與壽命?
主體采用專用擠壓成型的鋁合金型材,并輔以硬化級鋁材處理,確保高剛性與強度,適配多樣工況;導軌重復定位精度≤±0.04毫米,為設備精準運行提供保障。
核心傳動部件為鍍層軸承鋼桿與軸承,搭配特殊鍍層工藝,可防刮耐磨?延長壽命,還能大幅降低維護頻率,實現 “幾乎無需維護”,減少停機保養成本。
經過精密加工與陽極氧化處理,確保與型材及安裝配件的完美對齊。支持對電機?齒輪?減速機及聯軸器進行精確調節,避免錯位損耗。
核心傳動采用專利 TSE 同步帶,可大幅降低噪音,同步優化動力傳遞效率,使設備運行平穩?響應靈敏;同步輪經 CNC 精加工,與同步帶精準匹配。高速運轉下,仍能降噪 20%,減少設備運行噪音干擾。
依托我們平穩且高可靠性的線性運動系統,實現高精度打印?
以平穩?精準且可重復的運動控制,滿足多樣化機器人作業需求?
使用我們具備小負載能力的直線模組,可提升設備的精度與速度?
