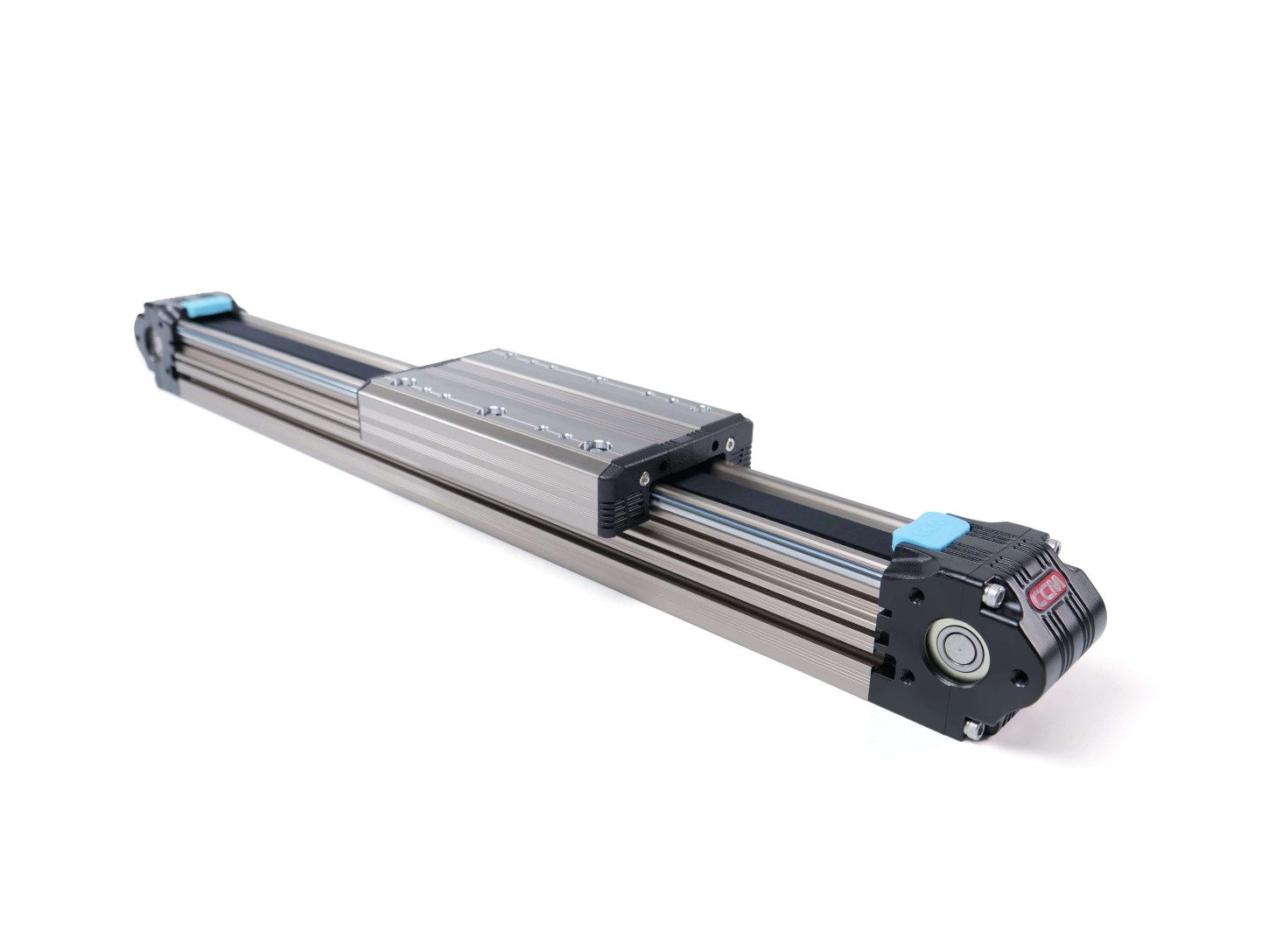

型號：L45 L60 L80
精度：±0.04mm
最大負載：60 kg
最大速度：3.5m/s
導程：80-190mm
行程：行程可定制
特點：靜音，高速，中高負載，滑塊可定制長度
| L45-15 | L60-35 | L80-60 | ||
|---|---|---|---|---|
| 最大負載 | 水平 | 15 kg | 35 kg | 60 kg |
| 垂直 | 7 kg | 15 kg | 30 kg | |
| 滑塊 | Fx max | 200 N | 500 N | 700 N |
| Fy max | 983 N | 1502 N | 2163 N | |
| Fz max | 1142 N | 1746 N | 2515 N | |
| Mx max | 21.7 N·m | 48.9 N·m | 95.6 N·m | |
| My max | 54.3 N·m | 66.3 N·m | 118.9 N·m | |
| Mz max | 23.3 N·m | 53.3 N·m | 98.4 N·m | |
| 導程 | 80 mm | 110 mm | 190 mm | |
| 重復定位精度 | ±0.04 mm | |||
| 定制長度 | ≤20 m | |||
| 建議運行速度 | ≤1.5 m/s | ≤2 m/s | ≤2 m/s | |
| 適用電機 | 42/57步進 100W/200W/400W |
57/86步進 200W/400W/750W |
86/110步進 400W/750W/1000W/1500W |
|

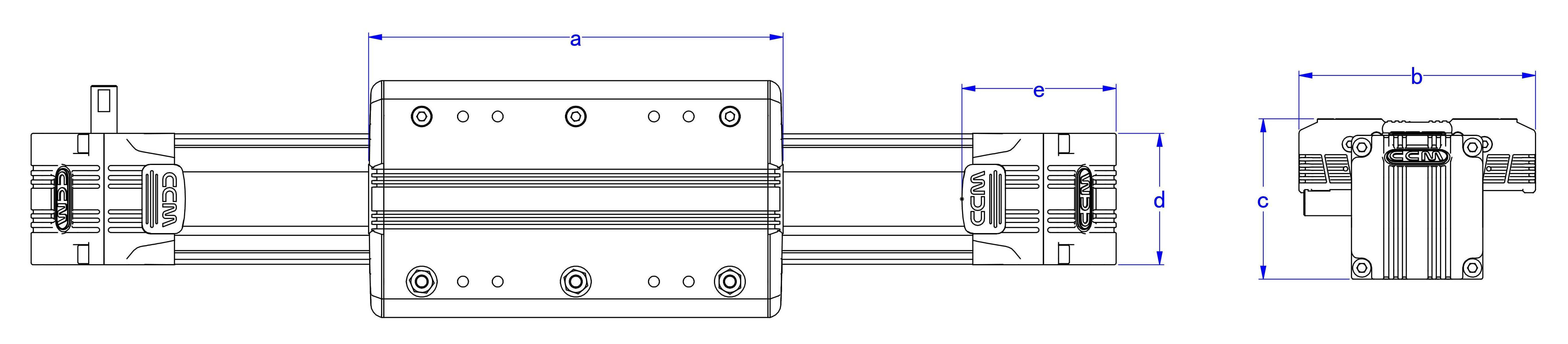

計量單位: mm
| 說明 | L45-15 | L60-35 | L80-60 |
|---|---|---|---|
| a 滑塊長度 | 142 | 191 | 240 |
| b 滑塊寬度 | 88 | 109 | 146 |
| c 導軌高度 | 60 | 74 | 94 |
| d 尾座寬度 | 45.5 | 60.5 | 80.5 |
| e 尾座長度 | 58.5 | 71 | 99.5 |
支持超大載荷，精準適配中高負載場景，保障運行穩定與承載可靠性。
專為在高要求應用中實現精準且可重復的運動控制而設計。
根據您的具體設計與安裝空間要求量身定制,最長可達20 米。
采用能在惡劣環境下長期工作的材料與工藝,有效延長產品使用壽命。
具備高平順性與超低噪聲特性,可滿足對聲學干擾敏感的工位或設備環境需求。
即使在高速運轉或負載變化時,也能有效抑制振動產生,保持平穩一致的運動精度。
經過多場景驗證驗證的高穩定性能,確保在多行業應用中保持持續運作與最小化停機時間。
采用高強度材質與強化工藝,適用于高負載與長時間運行工況,確保系統穩定與壽命。
主體采用專用擠壓成型的鋁合金型材,并輔以硬化級鋁材處理,確保高剛性與強度,適配多樣工況;導軌重復定位精度≤±0.04毫米,為設備精準運行提供保障。
核心傳動部件為鍍層軸承鋼桿與軸承,搭配特殊鍍層工藝,可防刮耐磨?延長壽命,還能大幅降低維護頻率,實現 “幾乎無需維護”,減少停機保養成本。
經過精密加工與陽極氧化處理,確保與型材及安裝配件的完美對齊。支持對電機?齒輪?減速機及聯軸器進行精確調節,避免錯位損耗。
核心傳動采用專利 TSE 同步帶,可大幅降低噪音,同步優化動力傳遞效率,使設備運行平穩?響應靈敏;同步輪經 CNC 精加工,與同步帶精準匹配。高速運轉下,仍能降噪 20%,減少設備運行噪音干擾。
依托平穩且高可靠性的線性運動系統，實現高精度檢測與成像。
使用具備中高負載能力的直線模組，提升設備精度與速度。
以平穩、精準且可重復的運動控制，滿足多樣化機器人作業需求。
