| SH35-05 | ||
|---|---|---|
| 最大負載 | 5 kg | |
| 導程 | 2.5 mm | |
| 重復定位精度 | ±0.02 mm | |
| 建議運行速度 | ≤ 1 m/s | |
| 適用電機 | 步進42/57 100 W |
|
| 固定長度 | 總長 | 行程 |
| 260 mm | 50 mm | |
| 310 mm | 100 mm | |
| 360 mm | 150 mm | |
| 410 mm | 200 mm | |
| 460 mm | 250 mm | |
| 510 mm | 300 mm | |
小巧型滾珠絲桿導軌
SH系列(滑條)
型號：SH35
精度：±0.02mm
最大負載：5 kg
最大速度：1m/s
導程：2.5mm
行程：固定行程，最大有效行程300mm
特點：高精度，輕噪，低速，低負載，身材纖細，輕微防塵，適用空間狹窄及工況微塵環境
性能參數

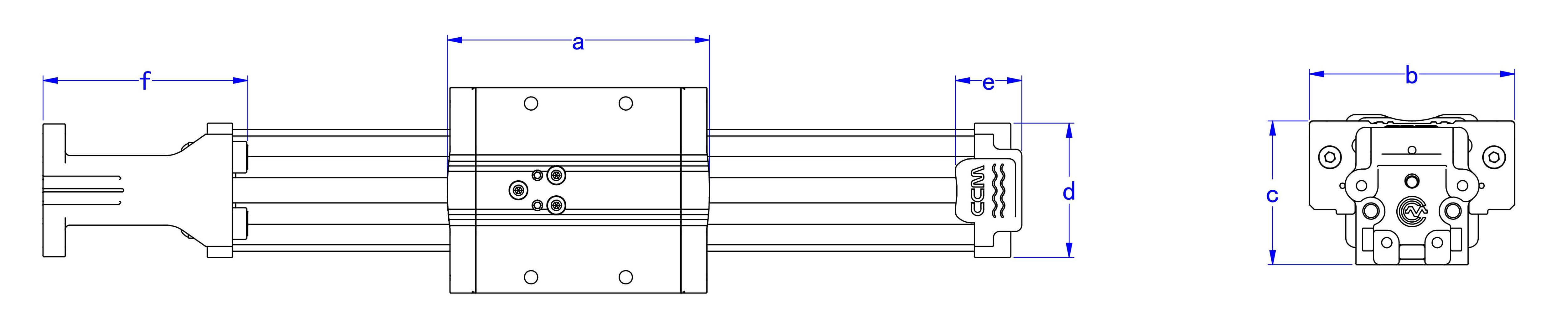

尺寸參數
計量單位: mm
| 說明 | SH35-05 | |
|---|---|---|
| a | 滑塊長度 | 83 |
| b | 滑塊寬度 | 65 |
| c | 導軌高度 | 45.5 |
| d | 尾座寬度 | 42.5 |
| e | 極限位置 | 21 |
| f | 極限位置 | 65 |
主要優勢與特點
高精度
專為在高要求應用中實現精準且可重復的運動控制而設計。
固定行程
最大有效行程 300 mm，僅提供固定長度規格。
耐腐蝕結構
采用能在惡劣環境下長期工作的材料與工藝,有效延長產品使用壽命。
超靜音運行表現
具備高平順性與超低噪聲特性,可滿足對聲學干擾敏感的工位或設備環境需求。
低振動運行表現
即使在高速運轉或負載變化時,也能有效抑制振動產生,保持平穩一致的運動精度。
值得信賴的高可靠性
經過多場景驗證驗證的高穩定性能,確保在多行業應用中保持持續運作與最小化停機時間。
持久耐用結構設計
采用高強度材質與強化工藝,適用于高負載與長時間運行工況,確保系統穩定與壽命。
結構與材質
鋁合金結構
SH 系列采用輕質耐用的鋁合金設計，在保持高剛性的同時有效降低系統整體重量，為設備的高效運行與靈活布局創造條件。
精密加工組件
導軌配合精密加工組件，可在長時間運行中保持平穩運動、低摩擦表現及可靠的重復精度，助力高精度工藝穩定實現。
典型應用領域
高精度定位系統
依托平穩且高可靠性的線性運動系統，實現高精度打印效果。
輕載組裝設備
為裝配機器人帶來同步提升的速度性能與精密控制能力，實現更高效的自動化產線表現。
實驗室自動化及檢測設備
實現平穩、精準且可重復的運動控制，適用于多種機器人任務。
