小巧型同步帶導軌

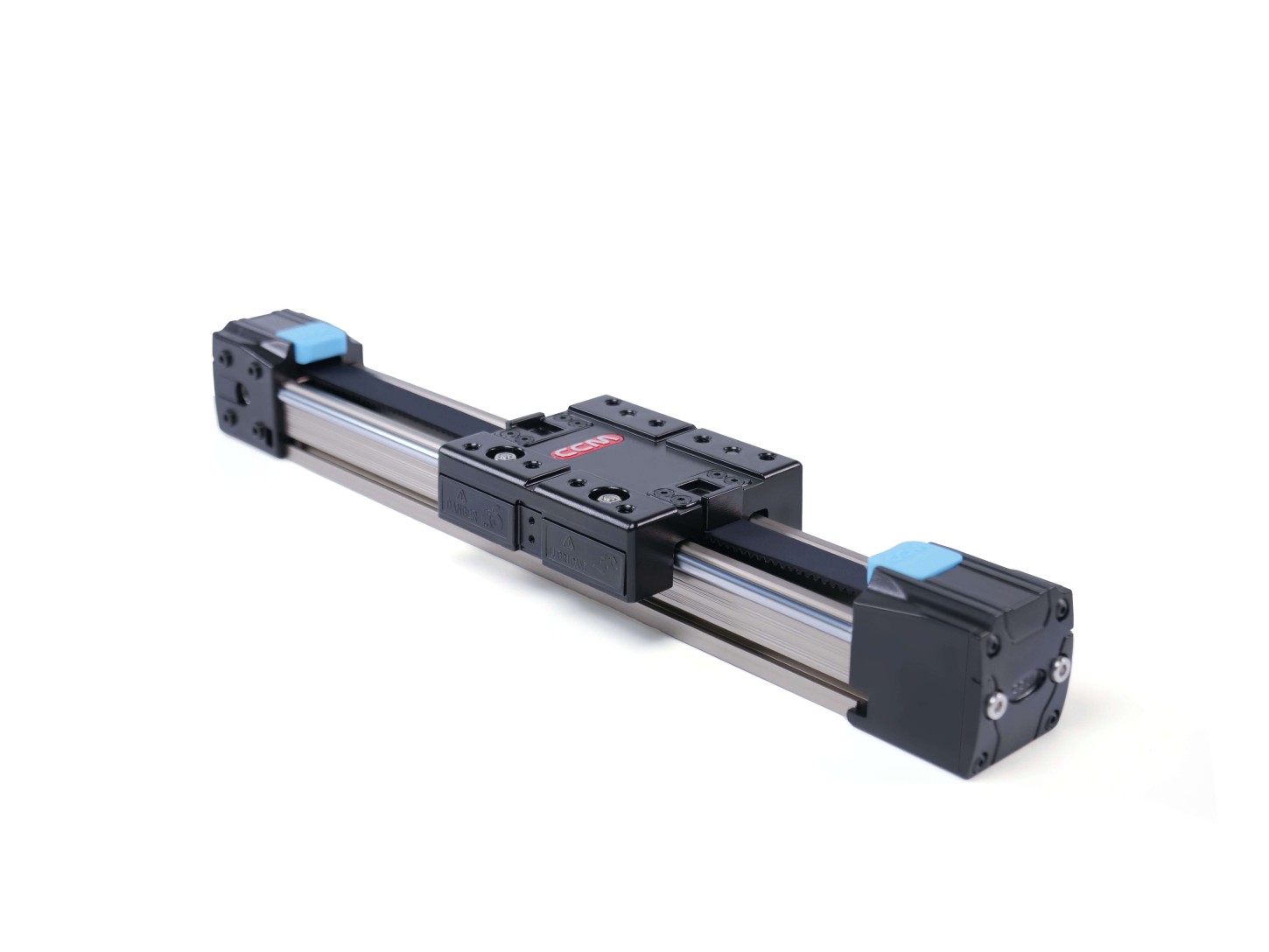

WT35(導向輪)

型號：WT35

精度：±0.04mm

最大負載：3 kg

最大速度：1.2m/s

導程：63mm

行程：總長2米內行程可定制

特點：靜音，低速，低負載，方便張緊皮帶，身材纖細，適用狹小空間

性能參數

	WT35-03
最大負載	水平 3 kg
最大負載	垂直 1 kg
滑塊	Fx max 90 N
	Fy max 180 N
	Fz max 210 N
	Mx max 4 N.m
	My max 4.8 N.m
	Mz max 2.1 N.m
導程	63 mm
重復定位精度	± 0.04 mm
定制長度	≤ 2 m
建議運行速度	≤ 0.8 m/s
適用電機	42 / 57 步進 100 W

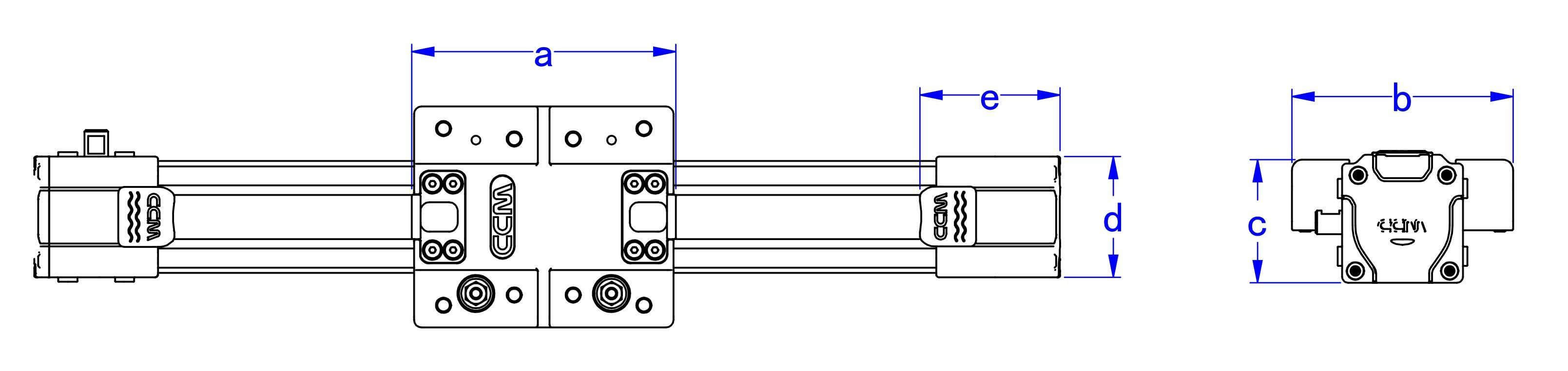

尺寸參數

計量單位: mm

說明	WT35-03
a 滑塊長度	90
b 滑塊寬度	75
c 導軌高度	42
d 尾座寬度	44
e 尾座長度	47.5

主要優勢與特點

高精度

專為在高要求應用中實現精準且可重復的運動控制而設計?

可定制長度

根據您的具體設計與安裝空間要求量身定制,最長可達2 米?

耐腐蝕結構

采用能在惡劣環境下長期工作的材料與工藝,有效延長產品使用壽命?

超靜音運行表現

具備高平順性與超低噪聲特性,可滿足對聲學干擾敏感的工位或設備環境需求?

低振動運行表現

即使在高速運轉或負載變化時,也能有效抑制振動產生,保持平穩一致的運動精度?

值得信賴的高可靠性

經過多場景驗證驗證的高穩定性能,確保在多行業應用中保持持續運作與最小化停機時間?

持久耐用結構設計

采用高強度材質與強化工藝,適用于高負載與長時間運行工況,確保系統穩定與壽命?

結構與材質

鋁型材

主體采用專用擠壓成型的鋁合金型材,并輔以硬化級鋁材處理,確保高剛性與強度,適配多樣工況;導軌重復定位精度≤±0.04毫米,為設備精準運行提供保障。

桿件與軸承

核心傳動部件為鍍層軸承鋼桿與軸承,搭配特殊鍍層工藝,可防刮耐磨?延長壽命,還能大幅降低維護頻率,實現 “幾乎無需維護”,減少停機保養成本。

高質量尾座

經過精密加工與陽極氧化處理,確保與型材及安裝配件的完美對齊。支持對電機?齒輪?減速機及聯軸器進行精確調節,避免錯位損耗。

同步帶與同步輪

核心傳動采用專利 TSE 同步帶,可大幅降低噪音,同步優化動力傳遞效率,使設備運行平穩?響應靈敏;同步輪經 CNC 精加工,與同步帶精準匹配。高速運轉下,仍能降噪 20%,減少設備運行噪音干擾。
