絲桿導軌

XQ系列(內嵌滾珠)

型號：XQ140 XQ170

精度：±0.01mm

最大負載：120 kg

最大速度：1m/s

導程：5-40mm

行程：固定行程，最大有效行程1250mm

特點：高精度，輕噪，低速，大負載，半封閉

性能參數

模組規格 寬度
mm		 外徑
mm		 適用電機 導程
mm		 最大負載 kg 最高速度
mm/s		 推力
N		 最大行程
50mm間隔		 重復定位精度
水平 垂直
XQ140 140 16 60步進 5 110 33 83 1335 1050mm ±0.01 mm
10 88 22 166 667
20 40 10 333 334
32 30 - 533 209
200 W 5 95 27 250 683
10 75 18 500 341
20 35 7 1000 174
32 15 - 1600 107
400 W 5 110 33 250 1388
10 88 22 500 694
20 40 10 1000 347
32 30 8 1600 218
XQ170 170 20 400 W
750 W		 5 120 40 250 1388 1250mm
10 110 30 500 694
20 75 14 1000 347
40 22 7 2000 174



※ 力距表所表示的數據 , 代表重心外伸
量，計量單位 :mm。 ※ 符合型錄規范的正常使用下，保證壽命
為 10000 公里。
※ 倒吊使用無法套用標準規范 , 如有需求
請洽詢我司業務。

規格 導程 水平負載 A B C   側立負載 A B C   垂直負載 A C
XQ140 5mm 60 kg 2512 232 242   55 kg 257 269 2883   15kg 1118 1118
80 kg 1811 172 164   75 kg 178 186 2000   22kg 770 770
110 kg 1284 108 114   110 kg 108 114 1284   33kg 513 513
10mm 30 kg 2727 470 430   35 kg 363 395 2368   10kg 1500 1500
50 kg 1577 266 242   55 kg 218 238 1445   14kg 1072 1072
88 kg 854 134 122   88 kg 123 134 854   22kg 682 682
20mm 10 kg 2304 1028 1222   12 kg 854 1019 2552   7kg 1700 1700
22 kg 1443 540 451   20 kg 500 596 1588   10kg 1188 1188
40 kg 860 277 233   40 kg 233 277 860   - - -
32mm 15 kg 1033 545 405   15 kg 405 545 1033   5kg 1503 1503
25 kg 604 311 233   30 kg 188 251 495   8kg 944 944
30 kg 495 251 188   - - - -   - - -
XQ170 5mm 70 kg 3235 349 408   75 kg 377 322 2988   20kg 1368 1368
90 kg 2482 263 306   95 kg 288 246 2333   30kg 911 911
120 kg 1861 187 218   120 kg 218 187 1850   50kg 546 546
10mm 65 kg 1911 338 373   60 kg 408 368 2092   15kg 1618 1618
85 kg 1445 248 276   80 kg 296 266 1554   25kg 970 970
120 kg 1000 164 182   120 kg 182 164 1002   40kg 607 607
20mm 35 kg 1666 547 538   30 kg 633 644 1961   10kg 1922 1922
55 kg 1030 331 328   50 kg 365 369 1143   14kg 1377 1377
83 kg 654 206 204   83 kg 204 206 656   25kg 769 769
40mm 15 kg 1126 740 577   12 kg 729 936 1417   7kg 1356 1356
22 kg 755 491 384   22 kg 384 491 755   12kg 790 790
43 kg 366 231 183   43 kg 183 231 366   - - -



許用最大力矩 MY MP MR
XQ140 551 N.m 552 N.m 485 N.m
XQ170 1032 N.m 1034 N.m 908 N.m

尺寸參數

XQ140-M馬達直連內置

XQ140-M馬達直連內置

有效行程 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050
L 440 490 540 590 640 690 740 790 840 890 940 990 1040 1090 1140 1190 1240 1290 1340 1390 1440
A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
M 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5
N 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14
KG 9.5 10.06 10.62 11.18 11.74 12.3 12.86 13.42 13.98 14.54 15.1 15.66 16.22 16.78 17.34 17.9 18.46 19.02 19.58 20.14 20.7

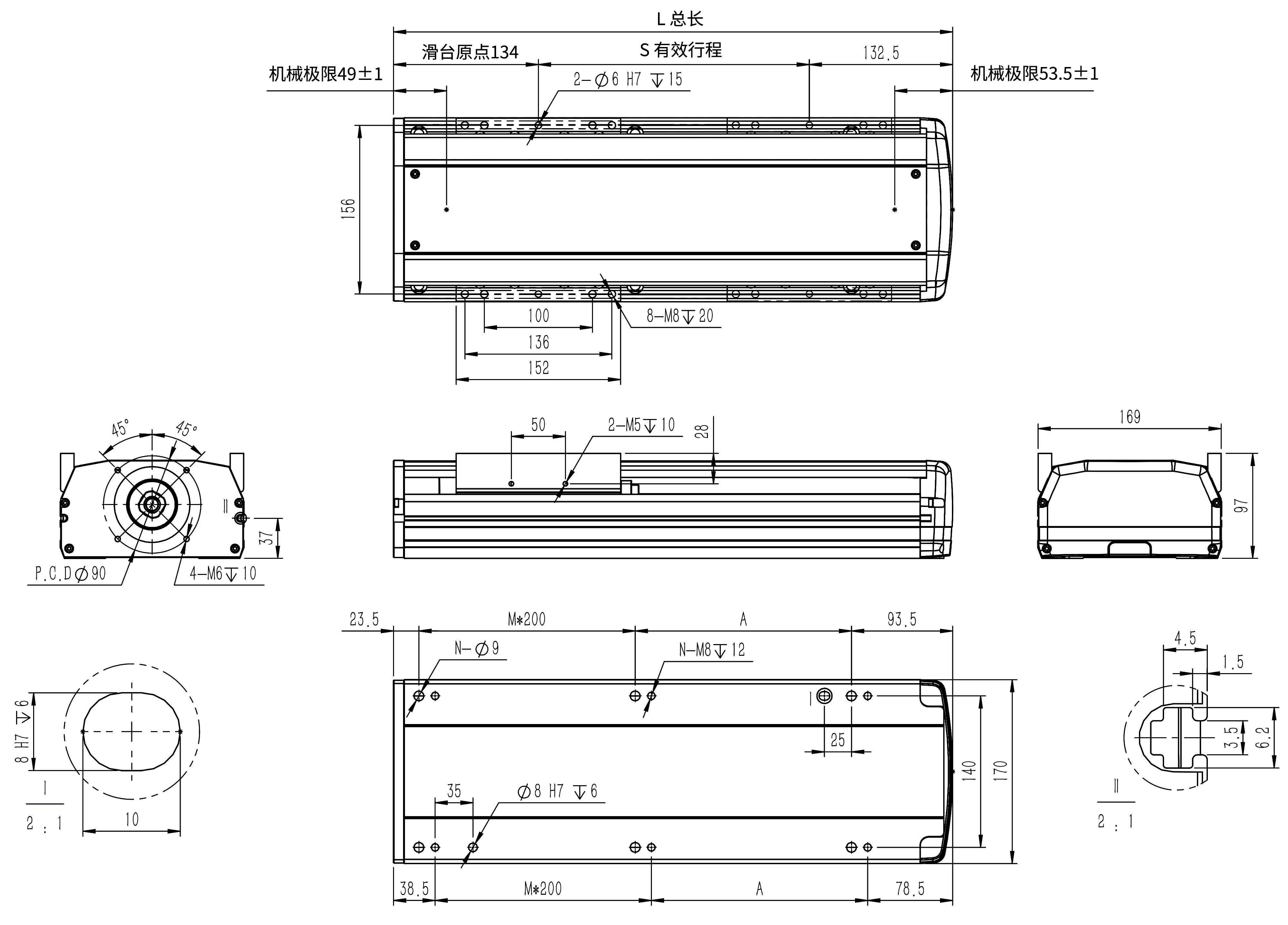

XQ170-BC馬達直連

XQ170-BC馬達直連

有效行程 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250
L 317 367 417 467 517 567 617 667 717 767 817 867 917 967 1017 1067 1117 1167 1217 1267 1317 1367 1417 1467 1517
A 0 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
M 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
N 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
KG 9.61 10.02 10.79 11.57 12.34 13.11 13.88 14.65 15.42 16.19 16.96 17.73 18.5 19.28 20.05 20.82 21.59 22.36 23.13 23.9 24.67 25.44 26.21 26.98 27.75

BC：馬達直連 ，BL：馬達左折 ，BR：馬達右連 ， BM：馬達下折，更多尺寸參數請咨詢客服

主要優勢與特點

高精度

專為在高要求應用中實現精準且可重復的運動控制而設計。

固定行程

最大有效行程1250mm,僅提供固定長度規格。

耐腐蝕結構

采用能在惡劣環境下長期工作的材料與工藝,有效延長產品使用壽命。

超靜音運行表現

具備高平順性與超低噪聲特性,可滿足對聲學干擾敏感的工位或設備環境需求。

低振動運行表現

即使在高速運轉或負載變化時,也能有效抑制振動產生,保持平穩一致的運動精度。

值得信賴的高可靠性

經過多場景驗證驗證的高穩定性能,確保在多行業應用中保持持續運作與最小化停機時間。

持久耐用結構設計

采用高強度材質與強化工藝,適用于高負載與長時間運行工況,確保系統穩定與壽命。

結構與材質

針對中重載精密應用設計

專為中重載精密運動控制場景打造，XQ 系列采用半封閉式一體化結構并內置雙絲桿傳動系統，在高負載條件下仍能保持精準定位與穩定運行。

性能與工業應用

采用高剛性機械結構，可適應長周期連續運行環境，確保性能輸出始終如一，廣泛適用于工業自動化、測試設備、機器人定位系統等對可靠性和結構穩定性要求嚴苛的應用場景。

典型應用領域

高精度定位系統

依托平穩且高可靠性的線性運動系統，實現高精度打印效果。

重載級裝配設備

采用高負載耐用型直線模組，可顯著提升裝配機器人在速度與精度方面的整體表現。

實驗室自動化及檢測設備

實現平穩、精準且可重復的運動控制，適用于多種機器人任務。
