同步帶直線導軌

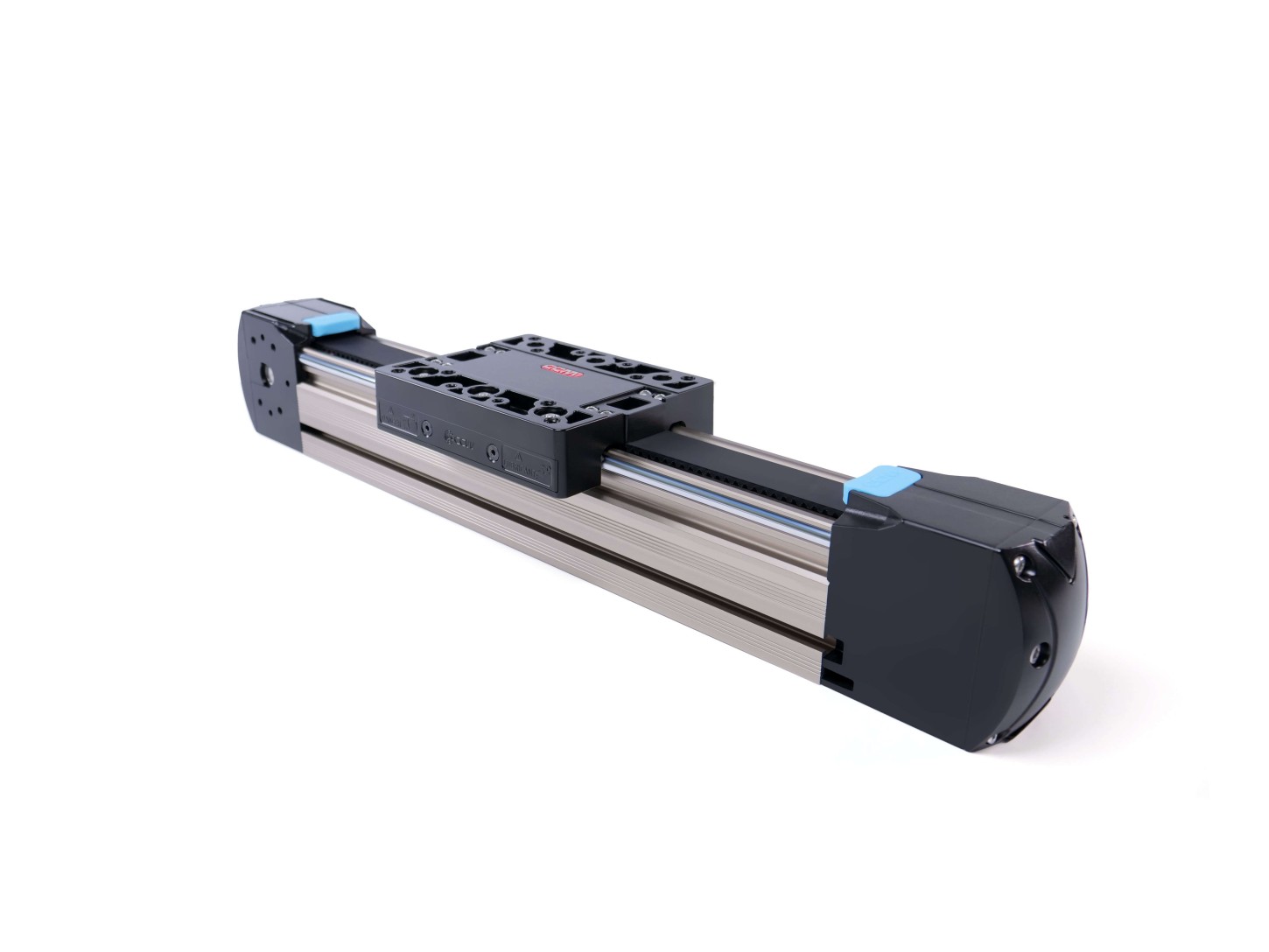

G系列(導向輪)

型號：G60

精度：±0.04mm

最大負載：40 kg

最大速度：3.5m/s

導程：150mm

行程：行程可定制

特點：靜音，高速，高負載，可高強度作業24/7，方便張緊皮帶

性能參數

		G60-40
最大負載	水平	40 kg
最大負載	垂直	20 kg
滑塊	Fx max	600 N
	Fy max	1502 N
	Fz max	1746 N
	Mx max	48.5 N·m
	My max	65.2 N·m
	Mz max	51.3 N·m
導程		150 mm
重復定位精度		±0.04 mm
定制長度		≤20 m
建議運行速度		≤3.5 m/s
適用電機		57 / 86 步進 200 W / 400 W / 750 W

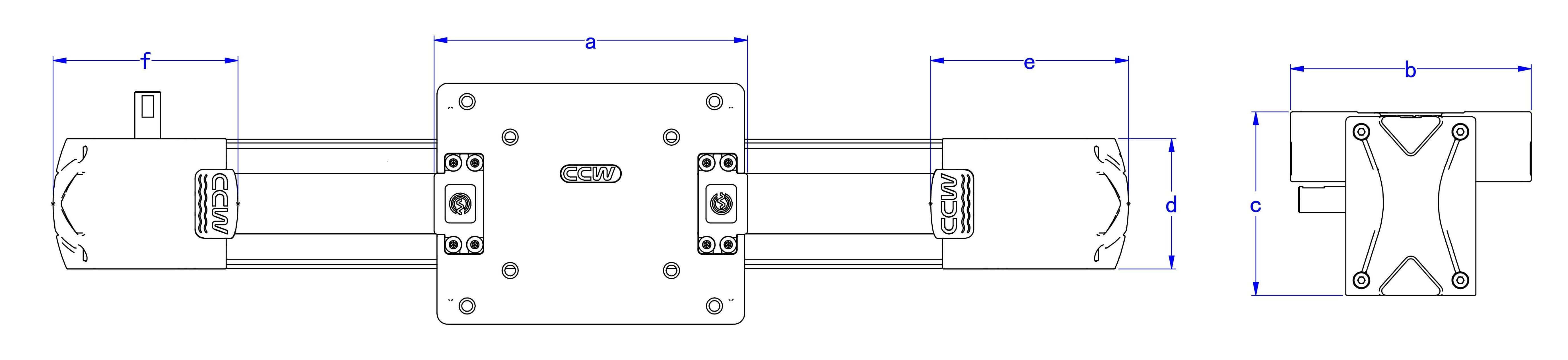

尺寸參數

計量單位: mm

說明	G60-40
a 滑塊長度	146
b 滑塊寬度	112
c 導軌高度	85.5
d 尾座寬度	60.5
e 尾座長度	92
f 尾座長度	86

主要優勢與特點

高精度

專為在高要求應用中實現精準且可重復的運動控制而設計。

可定制長度

根據您的具體設計與安裝空間要求量身定制,最長可達20 米。

耐腐蝕結構

采用能在惡劣環境下長期工作的材料與工藝,有效延長產品使用壽命。

超靜音運行表現

具備高平順性與超低噪聲特性,可滿足對聲學干擾敏感的工位或設備環境需求。

低振動運行表現

即使在高速運轉或負載變化時,也能有效抑制振動產生,保持平穩一致的運動精度。

值得信賴的高可靠性

經過多場景驗證驗證的高穩定性能,確保在多行業應用中保持持續運作與最小化停機時間。

持久耐用結構設計

采用高強度材質與強化工藝,適用于高負載與長時間運行工況,確保系統穩定與壽命。

結構與材質

鋁型材

主體采用專用擠壓成型的鋁合金型材,并輔以硬化級鋁材處理,確保高剛性與強度,適配多樣工況;導軌重復定位精度≤±0.04毫米,為設備精準運行提供保障。

桿件與軸承

核心傳動部件為鍍層軸承鋼桿與軸承,搭配特殊鍍層工藝,可防刮耐磨?延長壽命,還能大幅降低維護頻率,實現 “幾乎無需維護”,減少停機保養成本。

高質量尾座

經過精密加工與陽極氧化處理,確保與型材及安裝配件的完美對齊。支持對電機?齒輪?減速機及聯軸器進行精確調節,避免錯位損耗。

同步帶與同步輪

核心傳動采用專利 TSE 同步帶,可大幅降低噪音,同步優化動力傳遞效率,使設備運行平穩?響應靈敏;同步輪經 CNC 精加工,與同步帶精準匹配。高速運轉下,仍能降噪 20%,減少設備運行噪音干擾。
