絲桿導軌

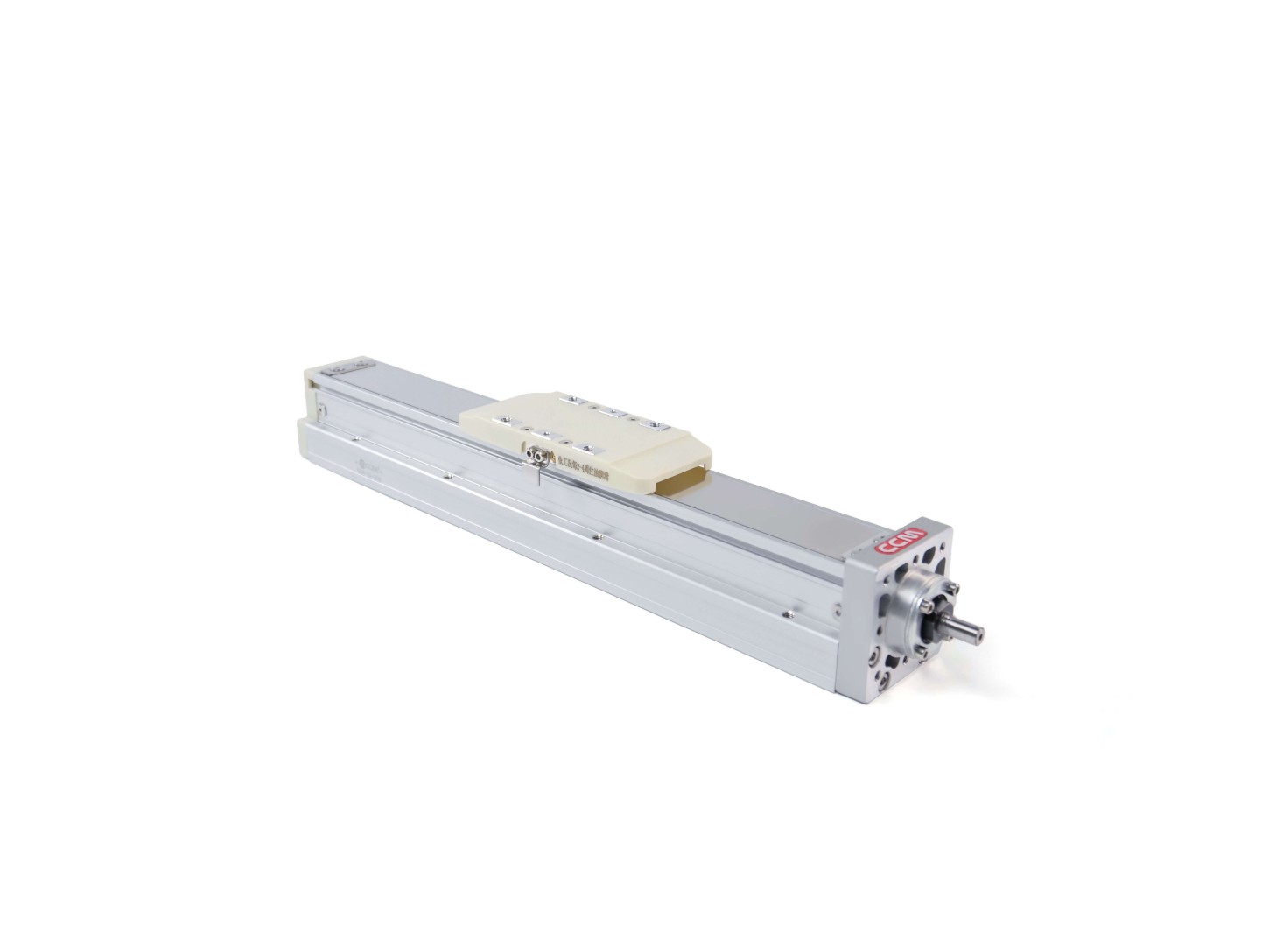

S系列(內嵌滾珠)

型號：S50 S80 S120 S150

精度：±0.01mm

最大負載：120 kg

最大速度：1m/s

導程：5-20mm

行程：固定行程，最大有效行程1250mm

特點：高精度，微噪，低速，大負載，全封閉

性能參數

規格 寬度
mm		 外徑
mm		 適用電機 導程
mm		 最大負載 kg 最高速度
mm/s		 推力
N		 最大行程
50mm 間隔		 重復定位精度
水平 垂直
S50 54 12 57 步進 5 30 10 83 534 800 mm ± 0.01 mm
10 15 5 166 267
20 10 2.5 333 133
100W 5 30 10 250 341
10 15 5 500 170
20 10 2.5 1000 85
S80 82 16 60 步進 5 50 15 83 726 1100 mm
10 30 8 166 363
20 18 3 333 181
200W 5 50 15 250 683
10 30 8 500 341
20 18 3 1000 174
400W 5 50 15 250 1388
10 30 8 500 694
20 18 3 1000 347
S120 120 16 60 步進 5 110 33 83 1335 1250 mm
10 88 22 166 667
20 40 10 333 334
32 30 8 533 209
400W 5 110 33 250 1388
10 88 22 500 694
20 40 10 1000 347
32 30 8 1600 218
S150 150 20 750W 5 120 50 250 2563 1200 mm
10 120 40 500 1281
20 83 25 1000 640
40 43 12 2000 320



※ 力距表所表示的數據 , 代表重心外伸量，計量單位 :mm。
※ 符合型錄規范的正常使用下，保證壽命為 10000 公里。
※ 倒吊使用無法套用標準規范 ,
如有需求 請洽詢我司業務。

規格 導程 水平負載 A B C   側立負載 A B C   垂直負載 A C
S50 5mm 10 kg 650 75 100   10 kg 100 75 650   6 kg 145 145
20 kg 440 32 45   20 kg 45 32 420   8 kg 110 110
30 kg 270 19 25   30 kg 25 19 260   10 kg 90 90
10mm 5 kg 600 145 185   5 kg 180 145 600   1 kg 800 800
10 kg 370 70 85   10 kg 85 68 370   3 kg 260 260
15 kg 250 42 52   15 kg 52 42 250   5 kg 155 155
20mm 5 kg 320 120 130   5 kg 130 120 320   1 kg 600 600
8 kg 220 70 80   8 kg 75 70 220   2 kg 300 300
10 kg 175 55 60   10 kg 60 55 170   2.5 kg 250 250
S80 5mm 20 kg 1560 153 237   20 kg 214 153 1435   10 kg 331 331
35 kg 890 81 126   35 kg 113 81 845   15 kg 220 220
50 kg 550 53 82   50 kg 74 53 506   5 kg 589 589
10mm 10 kg 1730 286 412   10 kg 370 286 1400   8 kg 368 368
20 kg 839 136 196   20 kg 176 136 800   3 kg 935 935
30 kg 541 86 124   30 kg 112 86 495   15 kg 1200 1200
20mm 6 kg 1213 403 493   6 kg 444 403 760   22 kg 820 820
9 kg 370 70 85   9 kg 292 264 277   33 kg 550 550
18 kg 592 194 238   18 kg 214 194 544   10 kg 1600 1600
S120 5mm 60 kg 2850 250 340   60 kg 280 280 3300   15 kg 1200 1200
80 kg 2100 180 250   80 kg 200 195 2400   22 kg 820 820
110 kg 1500 120 170   110 kg 130 125 1550   33 kg 550 550
10mm 30 kg 2850 490 600   30 kg 400 410 2500   10 kg 1600 1600
50 kg 1700 280 350   50 kg 245 250 1550   14 kg 1150 1150
88 kg 950 140 190   88 kg 150 150 950   22 kg 730 730
20mm 10 kg 3400 1250 1400   10 kg 900 1070 3000   7 kg 1800 1800
22 kg 1650 550 620   22 kg 550 630 1800   10 kg 1250 1250
40 kg 900 290 330   40 kg 260 300 900   - - -
32mm 15 kg 1100 570 550   15 kg 440 570 1050   5 kg 1600 1600
25 kg 620 330 320   30 kg 210 270 520   8 kg 1000 1000
30 kg 520 270 260   - - - -   - - -
S150 5mm 70 kg 1800 329 380   70 kg 226 223 1920   20 kg 1168 1168
90 kg 1637 233 302   90 kg 251 253 1707   30 kg 811 811
120 kg 1120 140 210   120 kg 180 160 1210   50 kg 510 510
10mm 65 kg 1611 318 353   65 kg 286 338 1760   15 kg 1311 1311
85 kg 1180 232 236   85 kg 198 252 1330   25 kg 750 750
120 kg 680 154 162   120 kg 136 174 750   40 kg 507 507
20mm 35 kg 1150 392 518   35 kg 410 422 1260   10 kg 1602 1602
55 kg 713 235 308   55 kg 250 265 803   14 kg 987 987
83 kg 470 190 204   83 kg 162 210 520   25 kg 620 620
40mm 15 kg 760 680 538   15 kg 450 721 810   7 kg 1100 1100
22 kg 500 396 320   22 kg 266 421 530   12 kg 620 620
43 kg 260 231 210   43 kg 172 251 280   - - -



許用最大力矩 MY MP MR
S50 551 N.m 552 N.m 485 N.m
S80 1032 N.m 1034 N.m 908 N.m
S120 551 N.m 552 N.m 485 N.m
S150 1032 N.m 1034 N.m 908 N.m

尺寸參數

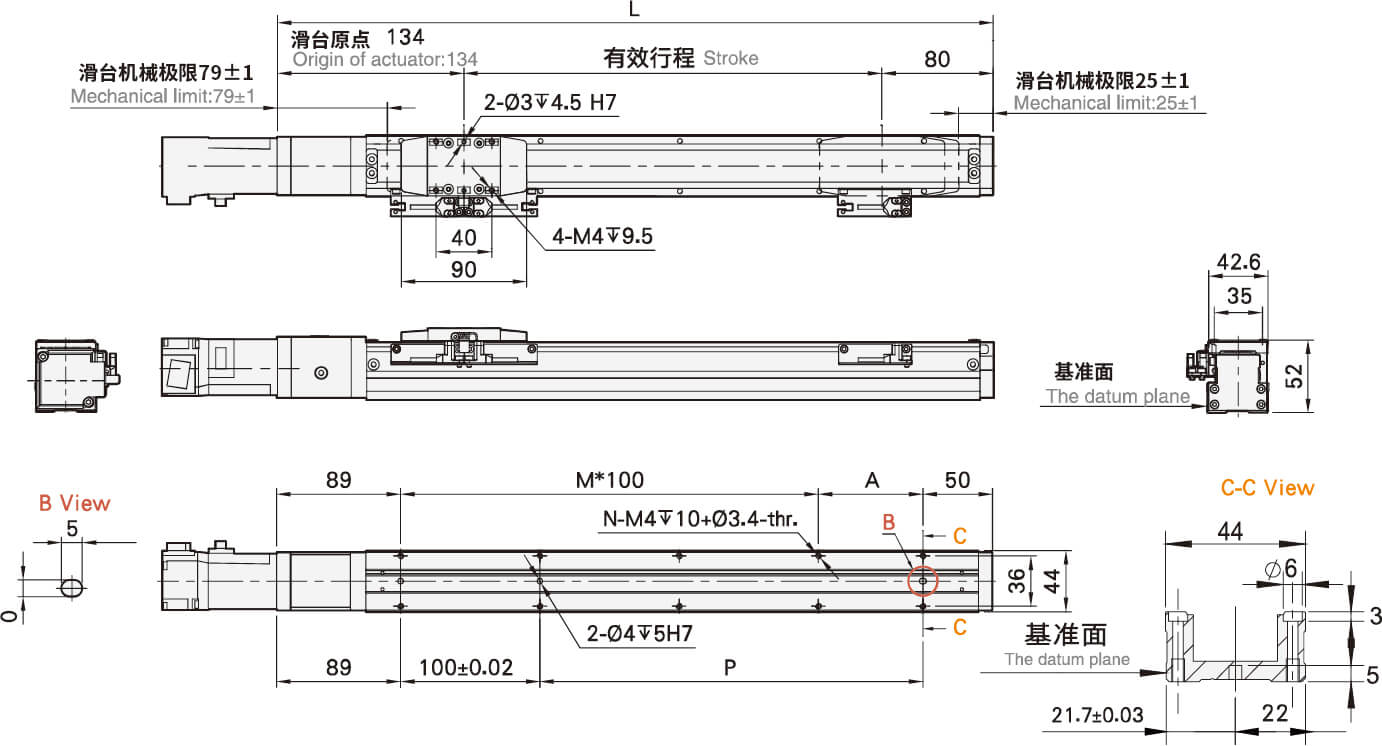

S50-BC馬達直連

S50-BC馬達直連

有效行程 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
L 270.5 320.5 370.5 420.5 470.5 520.5 570.5 620.5 670.5 720.5 770.5 820.5 870.5 920.5 970.5 1020.5
A 25 75 25 75 25 75 25 75 25 75 25 75 25 75 25 75
M 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8
N 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20
P 25 75 125 175 225 275 325 375 425 475 525 575 625 675 725 775
KG 1.65 1.79 1.92 2.11 2.39 2.5 2.52 2.75 2.86 2.95 3.15 3.28 3.44 3.58 3.71 4.09

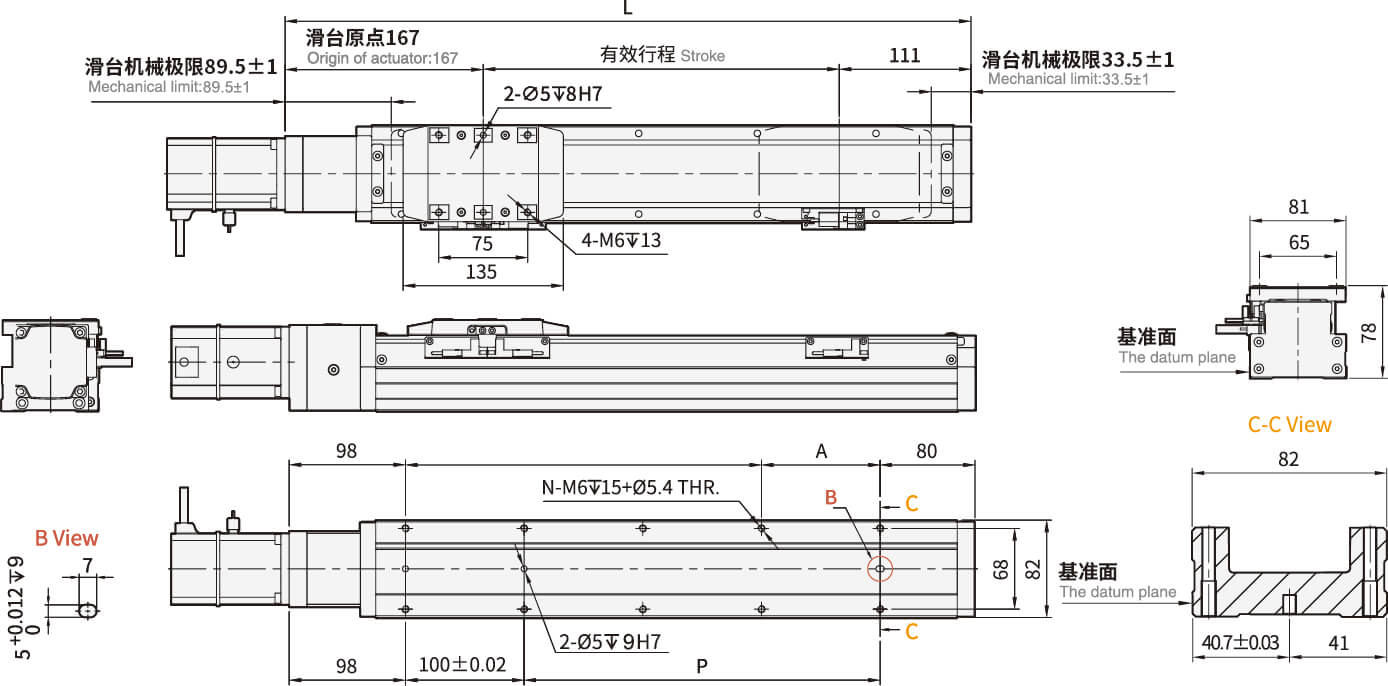

S80-BC馬達直連

S80-BC馬達直連

有效行程 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
L 270.5 320.5 370.5 420.5 470.5 520.5 570.5 620.5 670.5 720.5 770.5 820.5 870.5 920.5 970.5 1020.5
A 25 75 25 75 25 75 25 75 25 75 25 75 25 75 25 75
M 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8
N 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20
P 25 75 125 175 225 275 325 375 425 475 525 575 625 675 725 775
KG 1.65 1.79 1.92 2.11 2.39 2.5 2.52 2.75 2.86 2.95 3.15 3.28 3.44 3.58 3.71 4.09

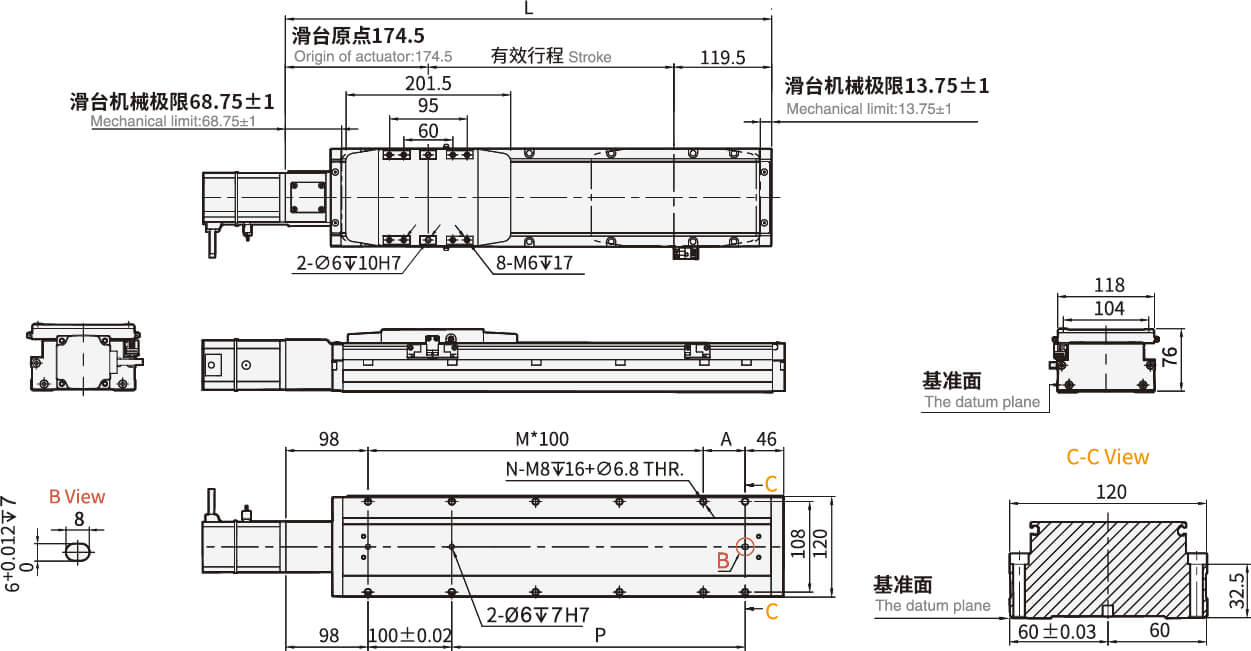

S120-BC馬達直連

S120-BC馬達直連

有效行程 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
L 344 394 444 494 544 594 644 694 744 794 844 894 944 994 1044 1094 1144 1194 1244 1294 1344 1394 1444 1494
A 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50
M 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13
N 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30
P 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250
KG 5.05 5.4 5.75 6.1 6.45 6.8 7.15 7.5 7.85 8.2 8.55 8.9 9.25 9.6 9.95 10.3 10.65 11 11.35 11.7 12.05 12.4 12.75 13.1

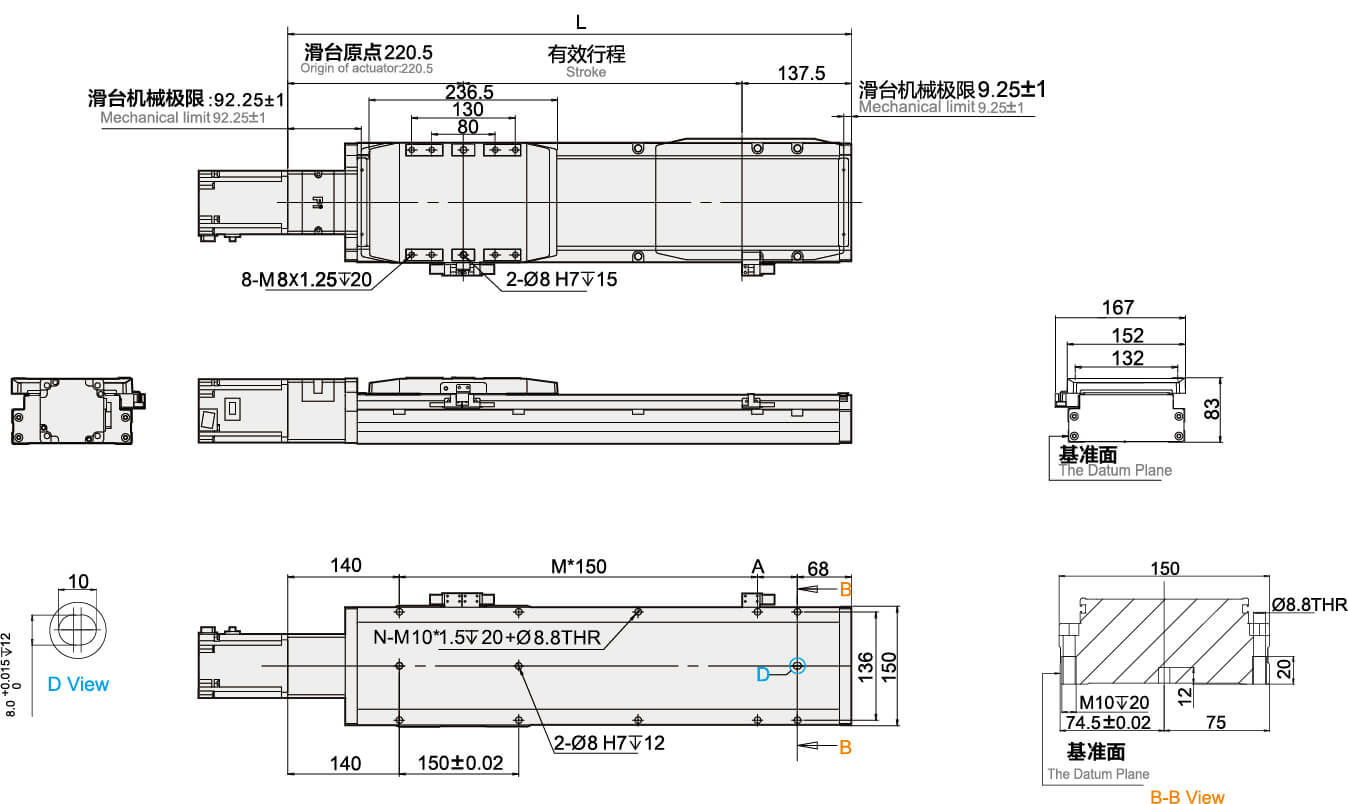

S150-BC馬達直連

S150-BC馬達直連

有效行程 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
L 458 508 558 608 658 708 758 808 858 908 958 1008 1058 1108 1158 1208 1258 1308 1358 1408 1458 1508 1558
A 100 150 50 100 150 50 100 150 50 100 150 50 100 150 50 100 150 50 100 150 50 100 150
M 1 1 2 2 2 3 3 3 4 4 4 5 5 5 6 6 6 7 7 7 8 8 8
N 6 6 8 8 8 10 10 10 12 12 12 14 14 14 16 16 16 18 18 18 20 20 20
KG 10.02 10.79 11.57 12.34 13.11 13.88 14.65 15.42 16.19 16.96 17.73 18.5 19.28 20.05 20.82 21.59 22.36 23.13 23.9 24.67 25.44 26.21 26.98

BC：馬達直連 ，BL：馬達左折 ，BR：馬達右連 ， BM：馬達下折，更多尺寸參數請咨詢客服

主要優勢與特點

高精度

專為在高要求應用中實現精準且可重復的運動控制而設計。

固定行程

最大有效行程1250mm,僅提供固定長度規格。

耐腐蝕結構

采用能在惡劣環境下長期工作的材料與工藝,有效延長產品使用壽命。

超靜音運行表現

具備高平順性與超低噪聲特性,可滿足對聲學干擾敏感的工位或設備環境需求。

低振動運行表現

即使在高速運轉或負載變化時,也能有效抑制振動產生,保持平穩一致的運動精度。

值得信賴的高可靠性

經過多場景驗證驗證的高穩定性能,確保在多行業應用中保持持續運作與最小化停機時間。

持久耐用結構設計

采用高強度材質與強化工藝,適用于高負載與長時間運行工況,確保系統穩定與壽命。

結構與材質

鋁型材

主體采用專用擠壓成型的鋁合金型材，并輔以硬化級鋁材處理，確保高剛性與強度，適配多樣工況； 導軌重復定位精度可達 ±0.01 mm，為設備精準運行提供保障。

桿件與軸承

核心傳動部件為鍍層軸承鋼桿與軸承,搭配特殊鍍層工藝,可防刮耐磨?延長壽命,還能大幅降低維護頻率,實現 “幾乎無需維護”,減少停機保養成本。

高質量尾座

經過精密加工與陽極氧化處理,確保與型材及安裝配件的完美對齊。支持對電機?齒輪?減速機及聯軸器進行精確調節,避免錯位損耗。

CNC精加工

滾珠絲桿導軌內的所有集成部件均經過 CNC 精密加工，可提高動力傳遞質量并確保運動更平順。

典型應用領域

AOI 系統

依托我們平穩且高可靠性的線性運動系統，實現高精度打印。

笛卡爾機器人

使用我們具備高負載能力的直線模組，可提升設備的精度與速度。

取放系統

以平穩?精準且可重復的運動控制,滿足多樣化機器人作業需求。
