型號：SK60 SK86
精度：±0.01mm
最大負載：50 kg
最大速度：1m/s
導程：5-20mm
行程：固定行程，最大有效行程1050mm
特點：超高精度，微噪，低速，大負載，半封閉
| 模組規格 | 寬度 mm |
外徑 mm |
適用電機 | 導程 mm |
最大負載 kg | 最高速度 mm/s |
推力 N |
最大行程 50mm間隔 |
重復定位精度 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 水平 | 垂直 | |||||||||
| SK60 | 60 | 12 | 100 W | 5 | 30 | 10 | 250 | 341 | 800mm | ±0.01 mm |
| 10 | 20 | 8 | 500 | 170 | ||||||
| SK86 | 86 | 16 | 200 W 400 W |
5 | 50 | 20 | 250 | 683 | 1050mm | |
| 10 | 40 | 15 | 500 | 341 | ||||||
| 20 | 20 | 6 | 1000 | 174 | ||||||
 |
許用最大力矩 | MY | MP | MR |
|---|---|---|---|---|
| SK60 | 551 N.m | 552 N.m | 485 N.m | |
| SK86 | 1032 N.m | 1034 N.m | 908 N.m |

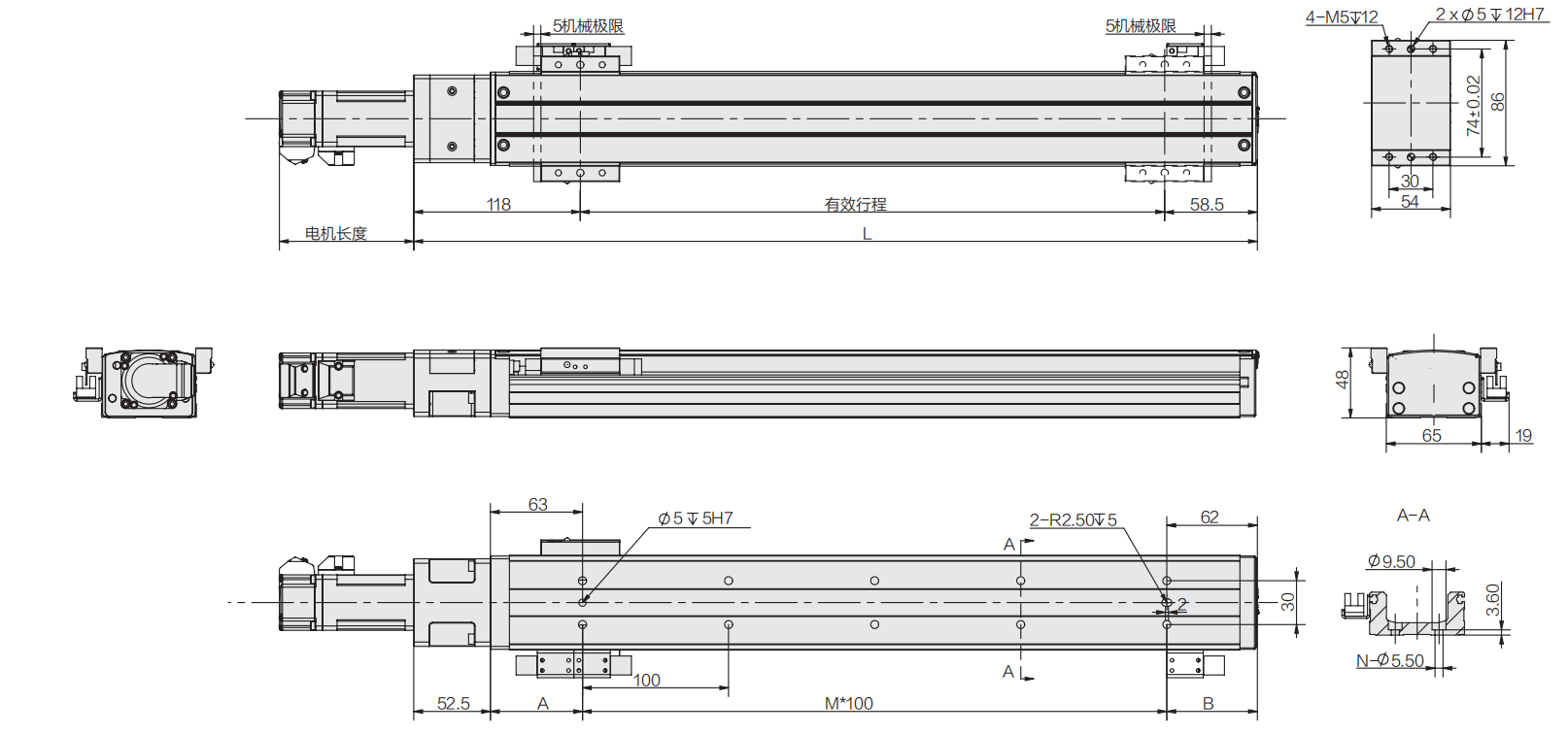

| 有效行程 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
| L | 226.5 | 276.5 | 326.5 | 376.5 | 426.5 | 476.5 | 526.5 | 576.5 | 626.5 | 676.5 | 726.5 | 776.5 | 826.5 | 876.5 | 926.5 | 976.5 |
| A | 38 | 63 | 38 | 63 | 38 | 63 | 38 | 63 | 38 | 63 | 38 | 63 | 38 | 63 | 38 | 63 |
| B | 36 | 61 | 36 | 61 | 36 | 61 | 36 | 61 | 36 | 61 | 36 | 61 | 36 | 61 | 36 | 61 |
| M | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 |
| N | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 |
| 本體長度 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 |

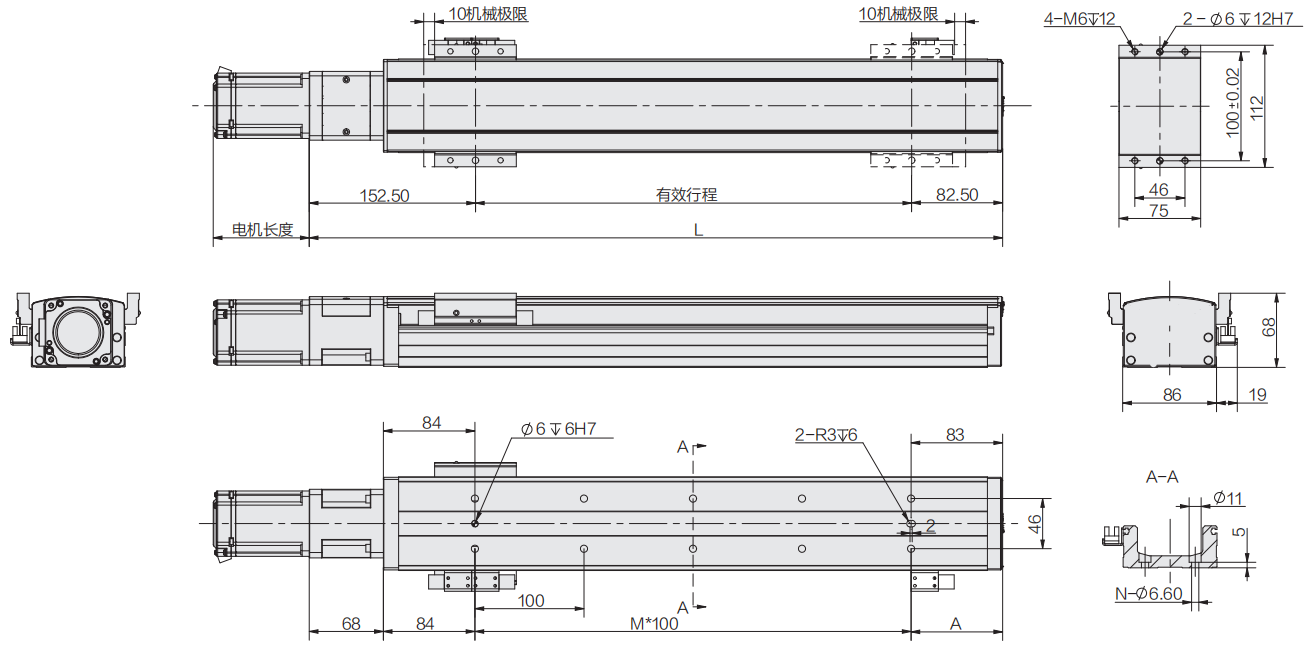

| 有效行程 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 |
| L | 285 | 335 | 385 | 435 | 485 | 535 | 585 | 635 | 685 | 735 | 785 | 835 | 885 | 935 | 985 | 1035 | 1085 | 1135 | 1185 | 1235 | 1285 |
| A | 33 | 83 | 33 | 83 | 33 | 83 | 33 | 83 | 33 | 83 | 33 | 83 | 33 | 83 | 33 | 83 | 33 | 83 | 33 | 83 | 33 |
| M | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | 11 |
| N | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 | 22 | 22 | 24 |
| 本體長度 | 190 | 240 | 290 | 340 | 390 | 440 | 490 | 540 | 590 | 640 | 690 | 740 | 790 | 840 | 890 | 940 | 990 | 1040 | 1090 | 1140 | 1190 |
BC：馬達直連 ，BL：馬達左折 ，BR：馬達右連 ， BM：馬達下折，更多尺寸參數請咨詢客服
專為在高要求應用中實現精準且可重復的運動控制而設計。
最大有效行程1050mm，僅提供固定長度規格。
采用能在惡劣環境下長期工作的材料與工藝,有效延長產品使用壽命。
具備高平順性與超低噪聲特性,可滿足對聲學干擾敏感的工位或設備環境需求。
即使在高速運轉或負載變化時,也能有效抑制振動產生,保持平穩一致的運動精度。
經過多場景驗證驗證的高穩定性能,確保在多行業應用中保持持續運作與最小化停機時間。
采用高強度材質與強化工藝,適用于高負載與長時間運行工況,確保系統穩定與壽命。
SK 系列采用經專業硬化處理且具備優異耐腐蝕性能的關鍵部件。這種特殊處理不僅能有效抵御外界環境的腐蝕侵襲，延長部件的使用壽命，還能在長期使用過程中保持結構的穩定性
內嵌式絲桿系統經過嚴苛的精密加工工藝制造而成，實現了高效率的動力傳輸與超低背隙的性能優勢。在重復運行的工況下，它能夠始終保持長期的穩定性，不會因頻繁的運動而出現精度衰減的情況。
依托平穩且高可靠性的線性運動系統，實現高精度打印效果。
采用高負載耐用型模組，可顯著提升裝配機器人在速度與精度方面的綜合表現。
實現平穩、精準且可重復的運動控制，適用于多種機器人任務。
