型號：BT45 BT60
精度：±0.04mm
最大負載：25 kg
最大速度：2m/s
導程：85-110mm
行程：行程可定制
特點：靜音，中速，中負載，方便張緊皮帶
| BT45-20 | BT60-25 | ||
|---|---|---|---|
| 最大負載 | 水平 | 20 kg | 25 kg |
| 垂直 | 7 kg | 10 kg | |
| 滑塊 | Fx max | 200 N | 412 N |
| Fy max | 655 N | 800 N | |
| Fz max | 762 N | 931 N | |
| Mx max | 14.5 N·m | 26 N·m | |
| My max | 22.8 N·m | 44 N·m | |
| Mz max | 9.8 N·m | 19 N·m | |
| 導程 | 85 mm | 110 mm | |
| 重復定位精度 | ±0.04 mm | ||
| 定制長度 | ≤20 m | ||
| 建議運行速度 | ≤1.5 m/s | ≤2 m/s | |
| 適用電機 | 42/57步進 100W/200W/400W |
57/86步進 200W/400W/750W |
|

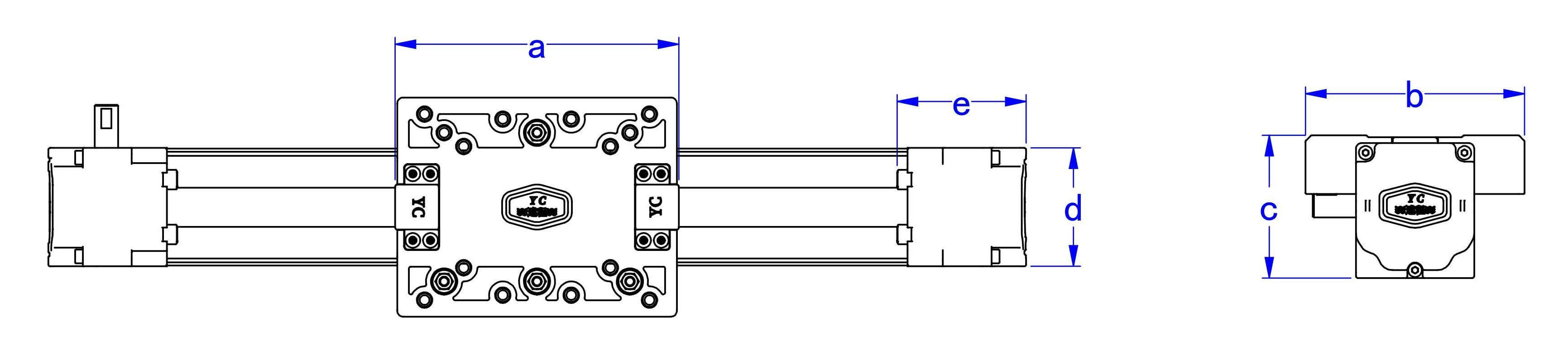

計量單位: mm
| 說明 | BT45-20 | BT60-25 |
|---|---|---|
| a 滑塊長度 | 122 | 145 |
| b 滑塊寬度 | 90 | 112 |
| c 導軌高度 | 57 | 73 |
| d 尾座寬度 | 45.5 | 60.5 |
| e 尾座長度 | 57.5 | 66 |
調整過程無需卸載滑塊上的負載，實現高效調節與負載保持的雙重優勢。
專為在高要求應用中實現精準且可重復的運動控制而設計。
根據您的具體設計與安裝空間要求量身定制,最長可達20 米。
采用能在惡劣環境下長期工作的材料與工藝,有效延長產品使用壽命。
具備高平順性與超低噪聲特性,可滿足對聲學干擾敏感的工位或設備環境需求。
即使在高速運轉或負載變化時,也能有效抑制振動產生,保持平穩一致的運動精度。
經過多場景驗證驗證的高穩定性能,確保在多行業應用中保持持續運作與最小化停機時間。
采用高強度材質與強化工藝,適用于高負載與長時間運行工況,確保系統穩定與壽命。
主體采用專用擠壓成型的鋁合金型材,并輔以硬化級鋁材處理,確保高剛性與強度,適配多樣工況;導軌重復定位精度≤±0.04毫米,為設備精準運行提供保障。
核心傳動部件為鍍層軸承鋼桿與軸承,搭配特殊鍍層工藝,可防刮耐磨?延長壽命,還能大幅降低維護頻率,實現 “幾乎無需維護”,減少停機保養成本。
經過精密加工與陽極氧化處理,確保與型材及安裝配件的完美對齊。支持對電機?齒輪?減速機及聯軸器進行精確調節,避免錯位損耗。
核心傳動采用專利 TSE 同步帶,可大幅降低噪音,同步優化動力傳遞效率,使設備運行平穩?響應靈敏;同步輪經 CNC 精加工,與同步帶精準匹配。高速運轉下,仍能降噪 20%,減少設備運行噪音干擾。
平穩可靠線性傳動，確保打印高精度與一致性。
以高負載高耐久直線模組，實現高精度高速點膠。
中負載直線模組，有效提升設備精度與運行速度。
