| SW35-05 | ||
|---|---|---|
| 最大負載 | 5 kg | |
| 導程 | 2.5 mm | |
| 重復定位精度 | ±0.02 mm | |
| 建議運行速度 | ≤ 1 m/s | |
| 適用電機 | 步進42/57 100 W |
|
| 固定長度 | 總長 | 行程 |
| 260 mm | 50 mm | |
| 310 mm | 100 mm | |
| 360 mm | 150 mm | |
| 410 mm | 200 mm | |
| 460 mm | 250 mm | |
| 510 mm | 300 mm | |
.jpg)

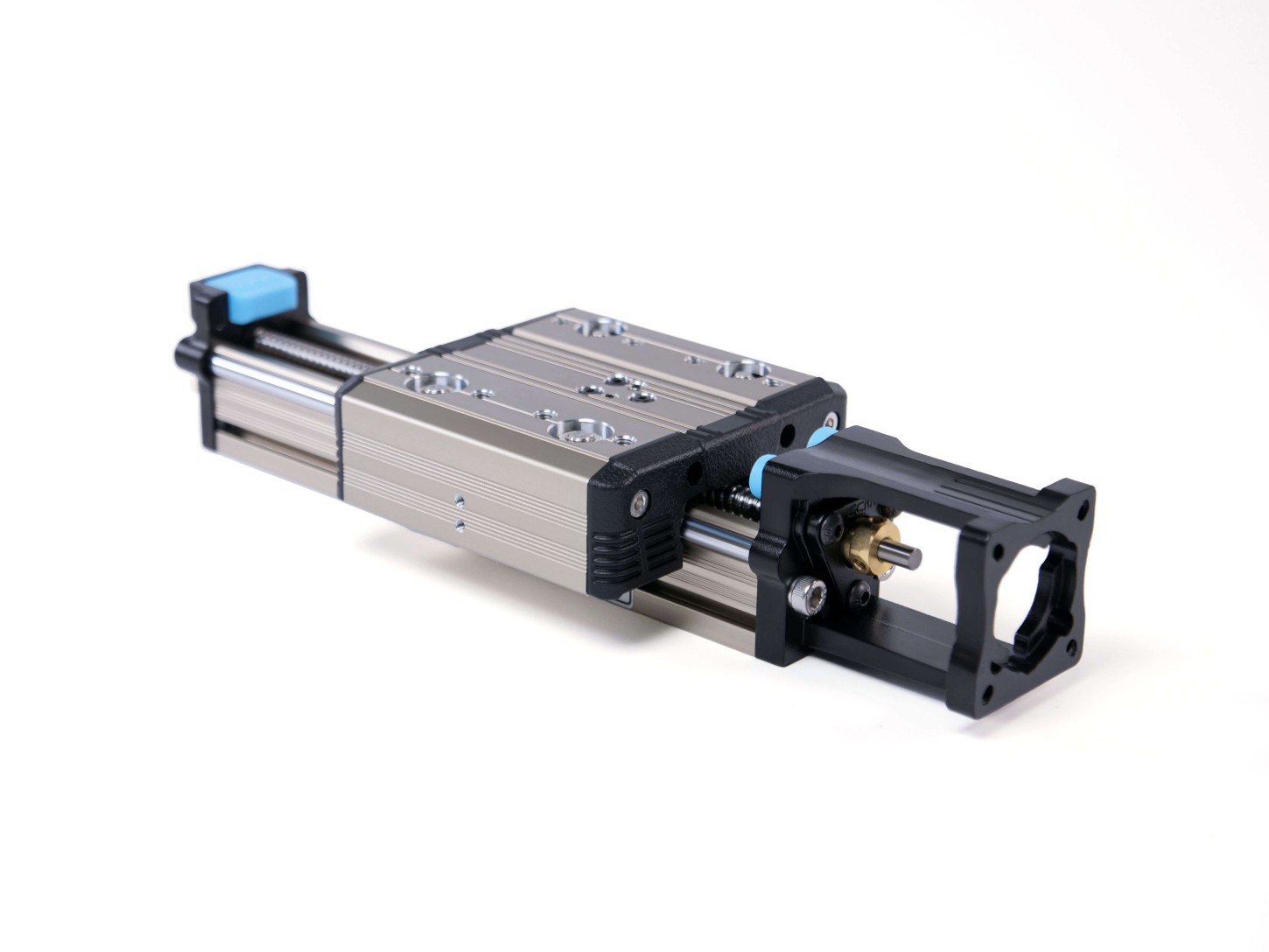

小巧型滾珠絲桿導軌
SW系列(導向輪)
型號：SW35
精度：±0.02mm
最大負載：5 kg
最大速度：1m/s
導程：2.5mm
行程：固定行程，最大有效行程300mm
特點：高精度，輕噪，低速，低負載，身材纖細，適用狹小空間
性能參數

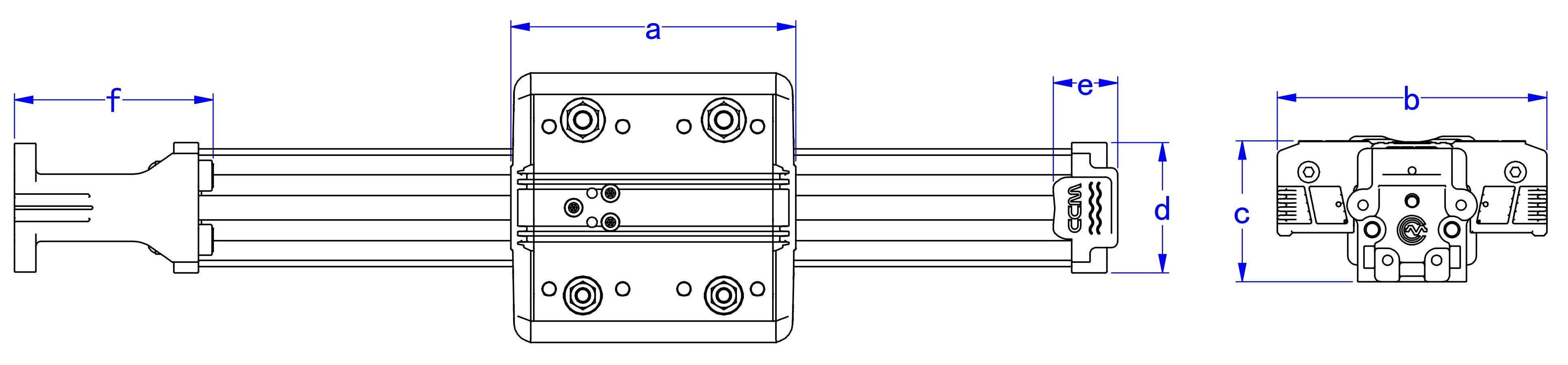

尺寸參數
計量單位: mm
| 說明 | SW35-05 | |
|---|---|---|
| a | 滑塊長度 | 93 |
| b | 滑塊寬度 | 88 |
| c | 導軌高度 | 46 |
| d | 尾座寬度 | 42.5 |
| e | 極限位置 | 21 |
| f | 極限位置 | 65 |
主要優勢與特點
高精度
專為在高要求應用中實現精準且可重復的運動控制而設計。
固定行程
最大有效行程 300 mm，僅提供固定長度規格。
耐腐蝕結構
采用能在惡劣環境下長期工作的材料與工藝,有效延長產品使用壽命。
超靜音運行表現
具備高平順性與超低噪聲特性,可滿足對聲學干擾敏感的工位或設備環境需求。
低振動運行表現
即使在高速運轉或負載變化時,也能有效抑制振動產生,保持平穩一致的運動精度。
值得信賴的高可靠性
經過多場景驗證驗證的高穩定性能,確保在多行業應用中保持持續運作與最小化停機時間。
持久耐用結構設計
采用高強度材質與強化工藝,適用于高負載與長時間運行工況,確保系統穩定與壽命。
結構與材質
鋁型材
主體采用專用擠壓成型的鋁合金型材,并輔以硬化級鋁材處理,確保高剛性與強度,適配多樣工況;導軌重復定位精度≤±0.04毫米,為設備精準運行提供保障。
桿件與軸承
核心傳動部件為鍍層軸承鋼桿與軸承,搭配特殊鍍層工藝,可防刮耐磨?延長壽命,還能大幅降低維護頻率,實現 “幾乎無需維護”,減少停機保養成本。
高質量尾座
經過精密加工與陽極氧化處理,確保與型材及安裝配件的完美對齊。支持對電機?齒輪?減速機及聯軸器進行精確調節,避免錯位損耗。
CNC 精加工
滾珠絲桿導軌內的所有集成部件均經過 CNC 精密加工，可提高動力傳遞質量并確保運動更平順。
典型應用領域
3D 打印設備
通過平穩可靠的線性傳動系統,確保打印過程的高精度與一致性。
笛卡爾機器人
使用我們具備高負載能力的直線模組，可提升設備的精度與速度。
取放系統
以平穩?精準且可重復的運動控制,滿足多樣化機器人作業需求。
