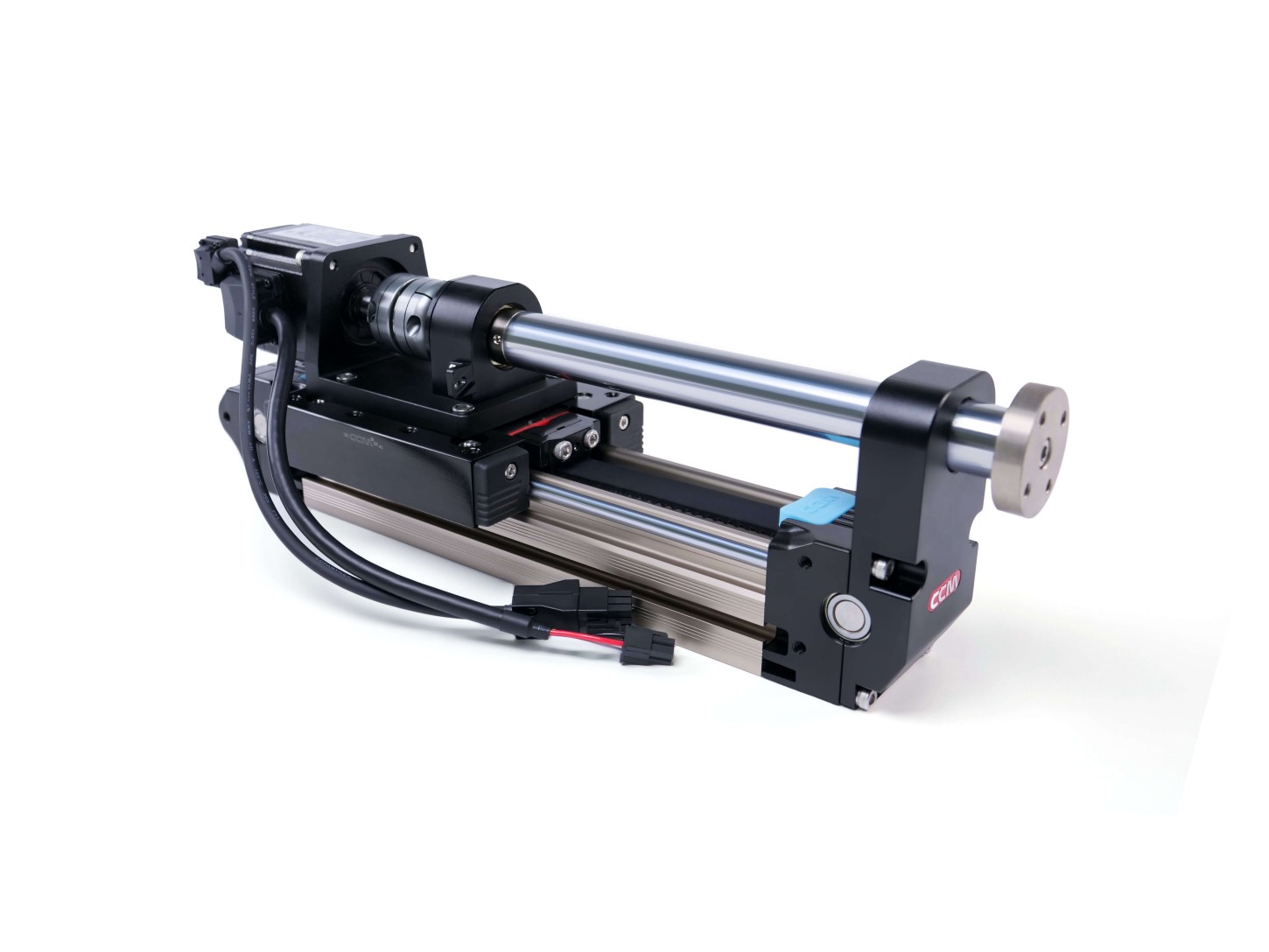

小巧型同步帶導軌

TX系列(導向輪)

型號：TX40 TX60

精度：±0.04mm

最大負載：6 kg

最大速度：2m/s

導程：75-95mm

行程：固定行程

特點：靜音，小負載360度推旋桿

性能參數

	TX40-03	TX60-06
最大負載	3 kg	6 kg
導程	75 mm	95 mm
重復定位精度	± 0.04 mm	± 0.04 mm
建議運行速度	≤ 1.5 m/s	≤ 2 m/s
適用電機	57 步進 200 W / 400 W	57 / 86 步進 400 W / 750 W
固定長度	總長行程 316.5 mm 70 mm 366.5 mm 120 mm 416.5 mm 170 mm 466.5 mm 220 mm 516.5 mm 270 mm 566.5 mm 320 mm	總長行程 424 mm 100 mm 524 mm 200 mm 624 mm 300 mm

尺寸參數

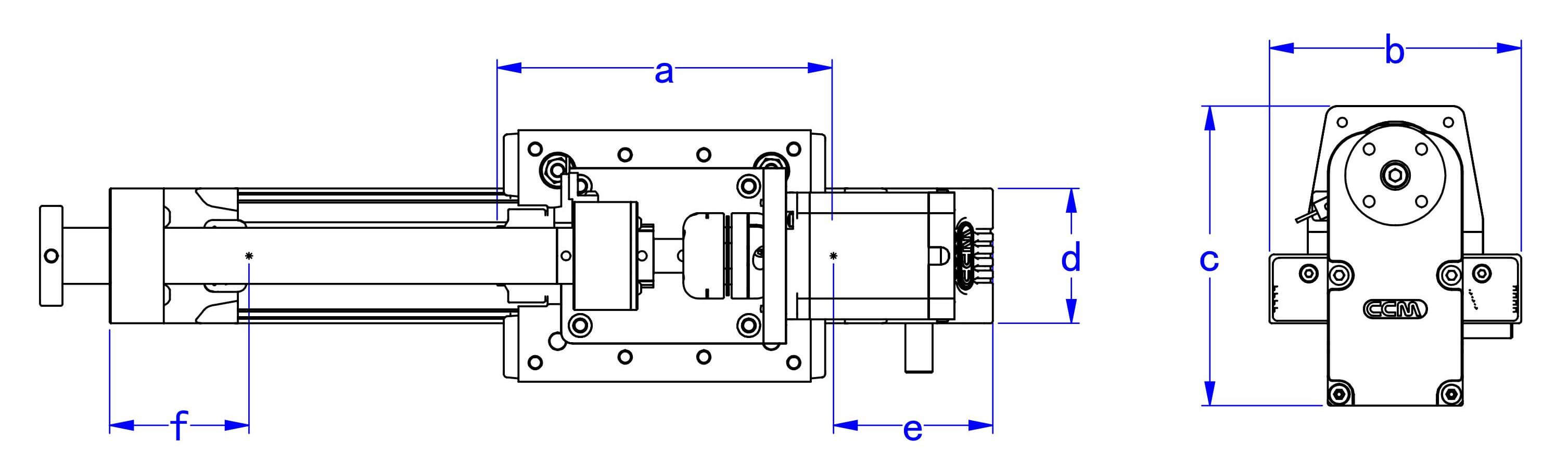

計量單位: mm

說明	TX40-03	TX60-06
a 滑塊長度	103	149
b 滑塊寬度	76	112
c 導軌高度	98.5	133.5
d 尾座寬度	40.5	60
e 尾座長度	57	71
f 尾座長度	55	62

主要優勢與特點

高精度

專為在高要求應用中實現精準且可重復的運動控制而設計?

固定長度

最大有效行程 320mm,僅提供固定長度規格?

耐腐蝕結構

采用能在惡劣環境下長期工作的材料與工藝,有效延長產品使用壽命?

超靜音運行表現

具備高平順性與超低噪聲特性,可滿足對聲學干擾敏感的工位或設備環境需求?

低振動運行表現

即使在高速運轉或負載變化時,也能有效抑制振動產生,保持平穩一致的運動精度?

值得信賴的高可靠性

經過多場景驗證驗證的高穩定性能,確保在多行業應用中保持持續運作與最小化停機時間?

持久耐用結構設計

采用高強度材質與強化工藝,適用于高負載與長時間運行工況,確保系統穩定與壽命?

旋轉結構

360° 全向一體化旋轉

結構與材質

鋁型材

主體采用專用擠壓成型的鋁合金型材,并輔以硬化級鋁材處理,確保高剛性與強度,適配多樣工況;導軌重復定位精度≤±0.04毫米,為設備精準運行提供保障。

桿件與軸承

核心傳動部件為鍍層軸承鋼桿與軸承,搭配特殊鍍層工藝,可防刮耐磨?延長壽命,還能大幅降低維護頻率,實現 “幾乎無需維護”,減少停機保養成本。

高質量尾座

經過精密加工與陽極氧化處理,確保與型材及安裝配件的完美對齊。支持對電機?齒輪?減速機及聯軸器進行精確調節,避免錯位損耗。

同步帶與同步輪

核心傳動采用專利 TSE 同步帶,可大幅降低噪音,同步優化動力傳遞效率,使設備運行平穩?響應靈敏;同步輪經 CNC 精加工,與同步帶精準匹配。高速運轉下,仍能降噪 20%,減少設備運行噪音干擾。
