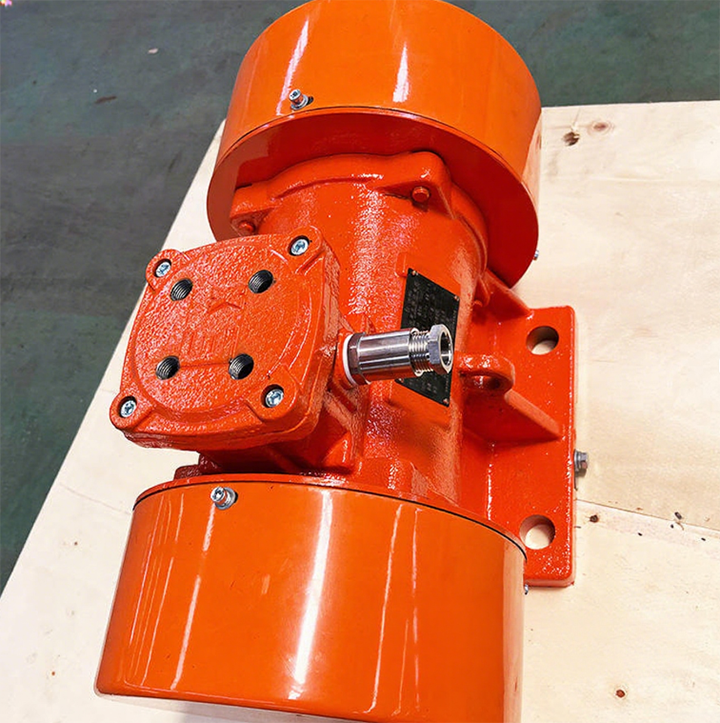

直線振動篩振動電機能夠?yàn)橹本€振動篩的工作提供動力源，使直線篩能夠完成篩分、除雜等操作。振動電機的激振力調節范圍為 5-500kN，可通過調整電機兩端偏心塊的夾角實現，夾角越小激振力越大。電機外殼材質以鑄鐵為主，能夠耐沖擊、抗磨損。偏心塊則選用高錳鋼材質，能夠提升耐磨性能。小型單臺振動電機的重量約 15-30kg，大的電機重量可達 50-120kg。

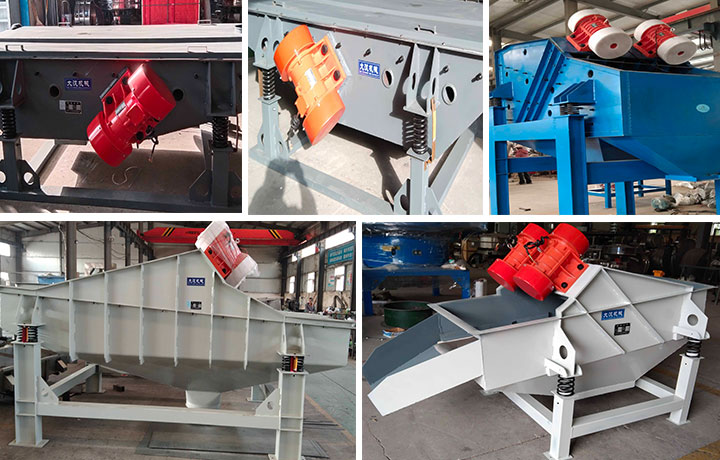

直線振動篩振動電機的工作原理是利用偏心塊高速旋轉產生的離心力作為激振源來驅動篩體做直線往復運動。電機的安裝方式通常為兩臺同型號電機對稱地固定在篩體側板或頂部，并與水平面呈一定角度。直線振動篩的2個振動電機旋轉方向是反向同步旋轉的，是因?yàn)楫?dāng)兩臺電機反向同步旋轉時，它們各自產生的離心力在平行于電機軸線的方向上相互抵消，而在垂直于電機軸線的方向上則疊加合成，最終形成一個單一方向的直線激振力，從而驅動整個篩箱和物料做定向的直線跳躍前進運動。

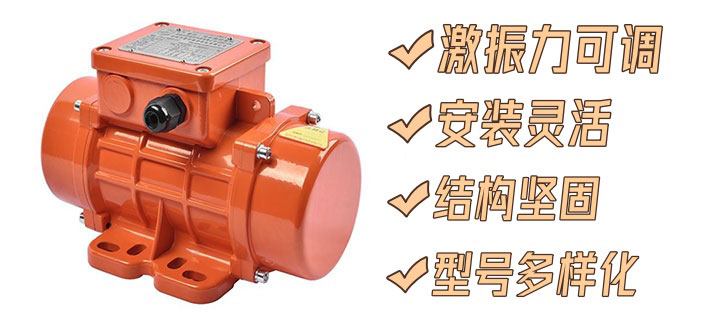

直線振動篩的振動電機能通過調節兩端偏心塊的配重或夾角，在額定范圍里調整激振力，進而控制篩機振幅，適配不同物料和生產工藝。電機外殼是全封閉的，能夠抵御粉塵與水汽；內部用的是特制大游隙、高耐振軸承，軸和殼體也做了加固處理，就算長期承受高強度的交變沖擊載荷，也能在持續振動的環境下穩定運行。振動電機直接用高強度螺栓固定在直線振動篩的篩箱上，不用復雜的傳動裝置，傳動效率高還省電。激振力調節機構裝在外面，現場調整和維護都很方便。外殼上還有密集的散熱筋，能增強振動工況下的散熱效果，避免電機因散熱不好而過熱。電機有多種功率、激振力、極數和安裝尺寸的型號可選，不管是精細篩分還是重型篩分的需求都可以滿足。

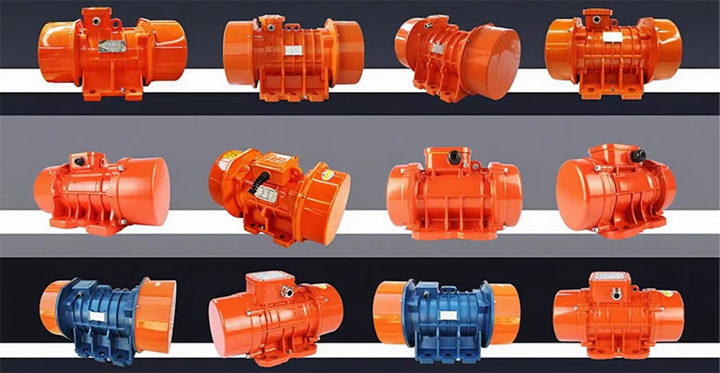

直線振動篩振動電機的型號有YZU、YZS 等系列，比如YZU-50-6，其中“50”代表激振力為50千牛，激振力可以進行調節；“6”代表極數。極數越大代表頻率約低，比如4 級電機的轉速約1500r/min，6 級電機轉速約1000r/min。以下是相關的型號，可根據實際的情況進行選擇。
小型直線篩的篩面寬度≤800mm，可以選用 YZU-5-4、YZU-10-4 等型號的振動電機，激振力能達到 5~10kN，可以篩分如化工粉末、食品顆粒。
中型篩的篩面寬度 1000~1500mm，可選 YZU-20-6、YZS-30-6，激振力 20~30kN，適用于礦石、砂石等中載物料。
大型篩的篩面寬度≥1800mm，可以進行搭配 YZU-50-6、YZS-75-8 等大激振力型號，能保障高產能下的篩分效率。
| 電機型號 | 功率(kW) | 激振力(kN) | 額定電壓(V) | 頻率(Hz) | 轉速 | 安裝方式 | 備注 |
| YZS-10-6 | 0.37 | 5 | 380 | 50 | 960 | 臥式 | 小型篩 |
| YZS-15-6 | 0.55 | 8 | 380 | 50 | 960 | 臥式 | 輕載物料 |
| YZS-20-6 | 0.75 | 10 | 380 | 50 | 960 | 臥式 | 中小型篩 |
| YZS-30-6 | 1.1 | 15 | 380 | 50 | 960 | 臥式 | 中型篩 |
| YZS-30-4 | 1.5 | 20 | 380 | 50 | 1450 | 臥式 | 高頻率振 |
| YZS-40-4 | 2.2 | 25 | 380 | 50 | 1450 | 臥式 | 標準中型篩 |
| YZS-50-4 | 3.0 | 30 | 380 | 50 | 1450 | 臥式 | 大中型篩 |
| YZS-60-4 | 4.0 | 40 | 380 | 50 | 1450 | 臥式 | 大型篩 |
| YZS-75-4 | 5.5 | 55 | 380 | 50 | 1450 | 臥式 | 高強度篩 |
| YZS-90-4 | 7.5 | 70 | 380 | 50 | 1450 | 臥式 | 特大篩 |
直線振動篩振動電機生產廠家在制造時，電機外殼及端蓋采用高強度灰鑄鐵或球墨鑄鐵，以承受劇烈振動帶來的循環應力；內部偏心塊使用鑄鐵或鑄鋼，能產生足夠且穩定的離心力。電機防護等級可達 IP65，滿足防爆、潮濕等特殊場景使用要求。可根據客戶直線振動篩的尺寸、處理量等參數，定制特殊電壓、安裝方式的電機，而且可以提供技術指導，幫助客戶降低設備停機損耗。

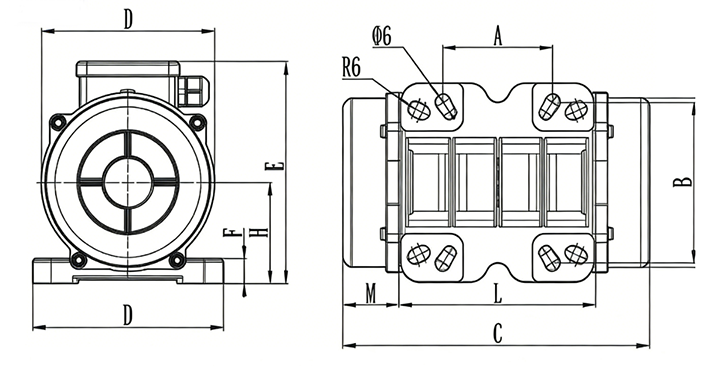

直線振動篩振動電機作為振動源，在了解了振動電機的工作原理、配置、特點、型號、生產廠家以及安裝圖后，如果還有其他的問題，可以聯系大漢機械，可以根據需求為直線振動篩配置適合的電機型號，使粉狀、顆粒狀、塊狀物料的篩分更順利快速的進行。
